ADV7391BCPZ ADI/(亚德诺) 低功耗、全集成10位标清/高清视频编码器
ADV7390/ADV7391/ADV7392/ADV7393均属于单芯片、高速、数模视频编码器系列。三个2.7 V/3.3 V 10位视频DAC(WLCSP封装为一个DAC)支持标清(SD)或高清(HD)视频格式的复合(CVBS)、S视频(Y-C)或分量(YPrPb/RGB)模拟输出。单DAC WLCSP封装仅在标清分辨率下支持CVBS(NTSC和PAL)输出(见表2)。这些编码器针对低功耗操作进行了优化，尺寸极小，并且只需很少的外部器件，非常适合要求电视输出功能的便携式和功耗敏感型应用。有线电视信号检测和DAC自动关断特性可确保功耗保持最低。ADV7390/ADV7391配有一个8位视频输入端口，通过SDR接口支持标清视频格式，通过DDR接口支持高清视频格式。
全国服务热线：15361844591
芯片介绍
Product Introduction
1、芯片介绍
ADV7390/ADV7391/ADV7392/ADV7393均属于单芯片、高速、数模视频编码器系列。三个2.7 V/3.3 V 10位视频DAC(WLCSP封装为一个DAC)支持标清(SD)或高清(HD)视频格式的复合(CVBS)、S视频(Y-C)或分量(YPrPb/RGB)模拟输出。单DAC WLCSP封装仅在标清分辨率下支持CVBS(NTSC和PAL)输出(见表2)。这些编码器针对低功耗操作进行了优化，尺寸极小，并且只需很少的外部器件，非常适合要求电视输出功能的便携式和功耗敏感型应用。有线电视信号检测和DAC自动关断特性可确保功耗保持最低。ADV7390/ADV7391配有一个8位视频输入端口，通过SDR接口支持标清视频格式，通过DDR接口支持高清视频格式。ADV7392/ADV7393配有一个16位视频输入端口，可采用多种方式进行配置。同时支持标清RGB输入。该系列所有器件均支持嵌入式EAV/SAV时序码、外部视频同步信号以及I2C®、通信协议。表1和表2列出了ADV739x系列直接支持的视频标准
2、产品特性
3个高质量、10位视频DAC，支持多格式视频输入，支持多格式视频输出，提供引脚架构芯片级封装(LFCSP)，提供晶圆级芯片规模封装(WLCSP，高级电源管理，支持74.25 MHz 8/10/16位高清输入，高清(HD)可编程特性(720p/1080i/1035i)，增清(ED)可编程特性(525p/625p)，标清(SD)可编程特性，串行MPU接口，兼容I2C
3、应用
手机、数码相机、便携式媒体和DVD播放器、便携式游戏机、便携式数码摄像机、机顶盒(STB)、车载信息娱乐系统(仅限ADV7392和ADV7393 )
封装信息Encapsulation information
|
产品品牌： |
ADI/(亚德诺) |
产品描述： |
所有产品均来自正规渠道
支持第三方检测
|
|
产品名称： |
ADV7391BCPZ
|
产品封装： |

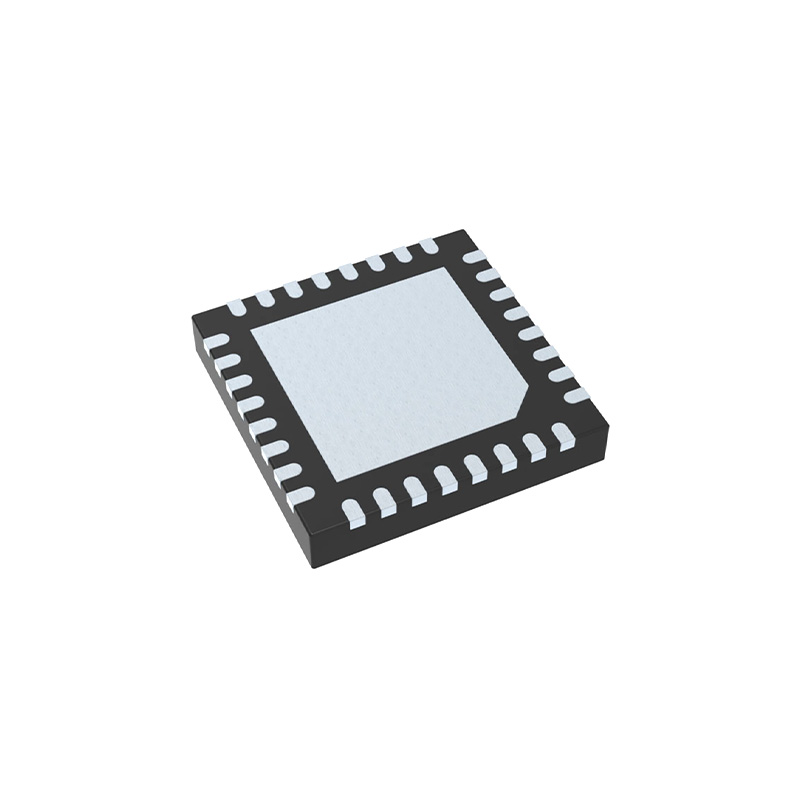

LFCSP-32(5x5)
|
|
标准包装： |
490个/托盘 |
最低起订： |
1片起售 |
|
出厂日期： |
请咨询客服 |
大货周期： |
现货库存 |
产品应用Product application
-
通信设备
-
消费电子
-
工业控制
-
智能安防
