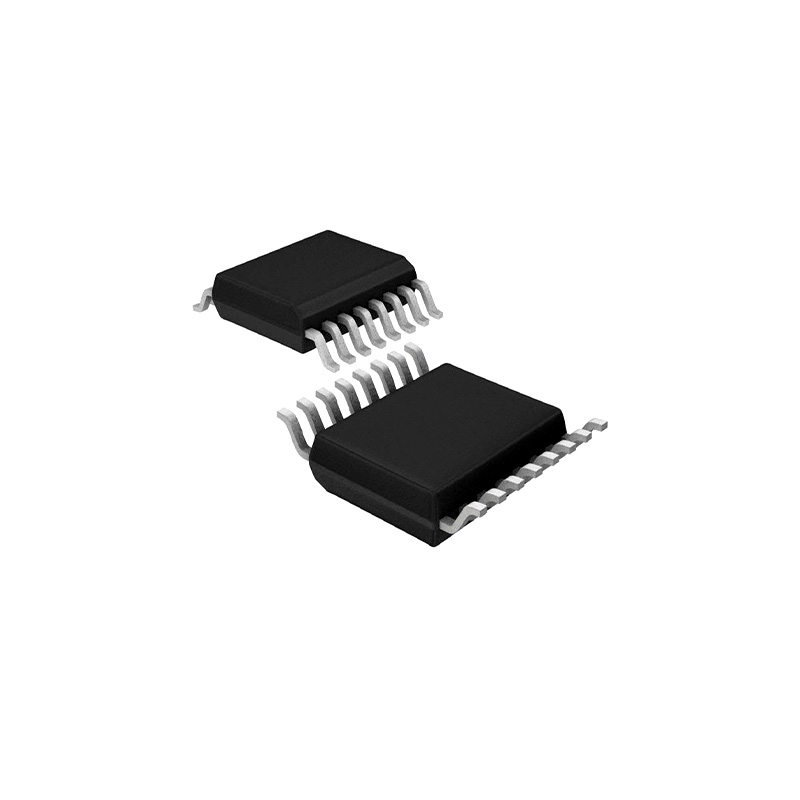

CH442E WCH/(南京沁恒) 5V低阻模拟开关芯片CH442E
CH440G、CH440P、CH440R、CH442E、CH443K、CH444G、CH444P 和 CH448F 是额定 5V 电源电压的 模拟开关芯片，高带宽，低导通电阻，可以支持 3.3V 或更低电源电压。 CH445P 是额定 3.3V 电源电压的模拟开关芯片，高带宽，低导通电阻，可以支持 2.5V 或更低电 源电压。 CH440G、CH440P、CH440R 和 CH445P 包含 4 路二选一低阻宽带双向模拟开关，四通道 2:1 MUX 合 计 QPDT，可以用于视频或者 USB 信号二选一切换。 CH442E 包含 2 路二选一低阻宽带双向模拟开关，双通道 2:1 MUX 合计 DPDT，可以用于视频或者 USB 信号二选一切换。
全国服务热线：15361844591
芯片介绍
Product Introduction
1、芯片介绍
CH440G、CH440P、CH440R、CH442E、CH443K、CH444G、CH444P 和 CH448F 是额定 5V 电源电压的 模拟开关芯片，高带宽，低导通电阻，可以支持 3.3V 或更低电源电压。 CH445P 是额定 3.3V 电源电压的模拟开关芯片，高带宽，低导通电阻，可以支持 2.5V 或更低电 源电压。 CH440G、CH440P、CH440R 和 CH445P 包含 4 路二选一低阻宽带双向模拟开关，四通道 2:1 MUX 合 计 QPDT，可以用于视频或者 USB 信号二选一切换。 CH442E 包含 2 路二选一低阻宽带双向模拟开关，双通道 2:1 MUX 合计 DPDT，可以用于视频或者 USB 信号二选一切换。 CH443K 包含 1 路二选一低阻宽带双向模拟开关，单通道 2:1 MUX 即 SPDT，可以用于视频等信号 二选一切换，或用于与/或/非等简单逻辑门功能，或用于两个电压域下数字信号电平转换。 CH444G 和 CH444P 包含 2 路四选一低阻宽带双向模拟开关，双通道 4:1 MUX 合计 DPQT，可以用 于视频或者 USB 信号四选一切换。 CH448F 包含一对差分信号八选一低阻宽带双向模拟开关，双通道 8:1 MUX 合计 DPOT，可以用于 视频或者 USB 信号八选一切换。另外，通过对两通道全局使能引脚进行组合控制还可以实现 16:1 MUX 即十六选一。
2、产品特性
低导通电阻，Ron 典型值约为 5Ω。 高带宽，支持视频信号，支持低速、全速和高速 USB 信号。 切换快速，Ton/Toff 典型值小于 5nS。 ESD 支持 2KV HBM。 CH440/CH442/CH444/CH445/CH448 提供全局使能引脚，多通道模拟开关统一使能、统一切换。 CH448 支持差分信号，并且为两个信号通道提供独立的全局使能引脚。 CH448 控制信号独立于电源电压，支持 5V、3.3V、2.5V 控制信号。 宽电源电压范围，低静态功耗。5V 开关芯片支持额定 5V 电源电压（5V～2.5V 控制信号），低 至 2.5V 电源可用；3.3V 开关芯片支持额定 3.3V 电源电压（3.3V～2.5V 控制信号），低至 1.8V 电源可用。 提供 SOP16、TSSOP16、QFN16、QFN24、MSOP10 和 SOT363 等封装形式，兼容 RoHS。
3、应用
手机，PDA，数码相机，和笔记本 LCD显示器，电视，和机顶盒
封装信息Encapsulation information
|
产品品牌： |
WCH/(南京沁恒) |
产品描述： |
所有产品均来自正规渠道
支持第三方检测
|
|
产品名称： |
|
产品封装： |
MSOP-10 |
|
标准包装： |
5000个/圆盘 |
最低起订： |
1片起售 |
|
出厂日期： |
请咨询客服 |
大货周期： |
现货库存 |
产品应用Product application
-
通信设备
-
消费电子
-
工业控制
-
智能安防
合作客户Customer
芯火优势Advantage
-
原厂代理直供，一手货源
代理直供覆盖300+全球知名元器件品牌，一手货源省去中间商环节，让利给终端用户
-
响应速度快，交付保障
10余年服务终端客户经验沉淀，为满足客户紧急生产需求芯火做到1分钟快速响，3分钟精确货源匹配，5分钟报价
-
支持第三方检测，品质保证
时时刻刻关注产品质量，渠道上只有原厂和代理，可追溯原厂品质，支持第三方检测，从原料、性能、外观等方面严格检测从开发到批量生产，确保每一个产品的稳定性;
-
提供技术支持，按需定制
经验丰富的工程师，专注不同行业芯片技术的更新，免费提供技术支持，根据产品应用，深度分析产品需求，进行个性化功能定制
芯火团队Core Fire Team
-
公司团队
-
团队协作
-
公司团队
-
团队协作
芯火资质 honor
-
诚信供应商单位
-
行业诚信单位
-
质量、服务诚信单位
-
重服务守信用单位
采购：CH442E WCH/(南京沁恒) 5V低阻模拟开关芯片CH442E
- *联系人：
- *手机：
- 公司名称：
- 邮箱：
- *采购意向：
-
*验证码：
跟此产品相关的产品 / Related Products

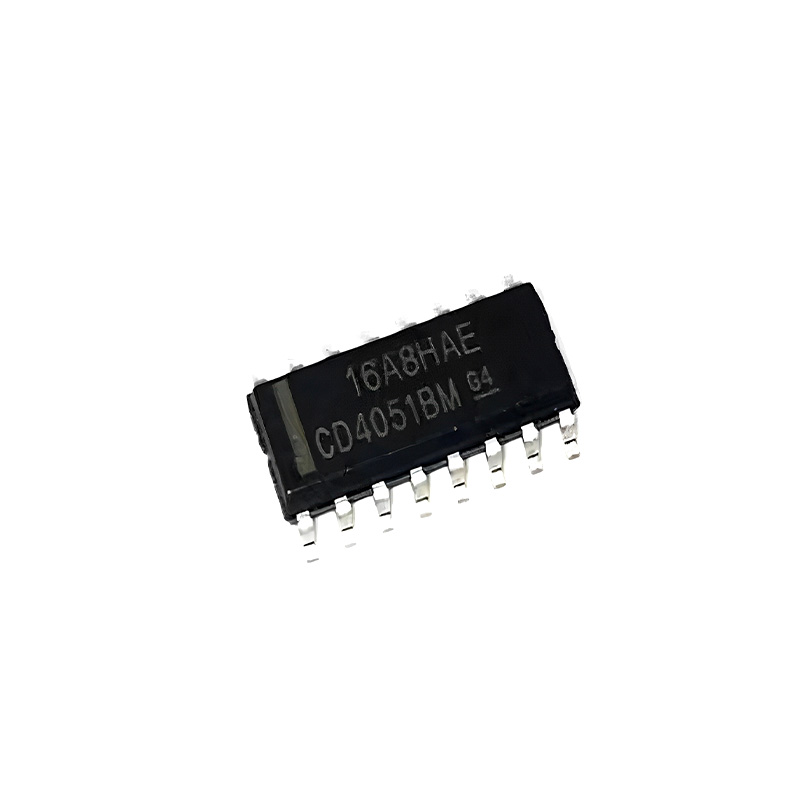

- CD4051BM/TR HGSEMI/(华冠) 单刀八掷模拟开关
