RHS2116 intan/(英坦) 通道刺激器/放大器芯片，具有单极性输入和公共基准电压源
Intan Technologies RHS2116微芯片是一个完整的双向电生理接口系统。该设备包含一个1个刺激/放大器模块的阵列。每个通道都包括一个具有可编程带宽的低噪声放大器和具有可编程幅度的恒流刺激器。RHS216适用于各种生物电位接口应用。创新的电路架构将刺激器、放大器、模拟和数字滤波器、16位多路复用的模拟数字转换（ADC）和灵活的电极阻抗测量模块集成在单个硅芯片上。在实际应用中，电极阵列直接连接到芯片的一侧，另一侧的数字总线控制刺激和读取数字化的电极信号。每个芯片上的内部寄存器可以动态地编程放大器的带宽。这种灵活性允许芯片针对不同类型的信号进行优化。
全国服务热线：15361844591
芯片介绍
Product Introduction
1、芯片介绍
Intan Technologies RHS2116微芯片是一个完整的双向电生理接口系统。该设备包含一个1个刺激/放大器模块的阵列。每个通道都包括一个具有可编程带宽的低噪声放大器和具有可编程幅度的恒流刺激器。RHS216适用于各种生物电位接口应用。创新的电路架构将刺激器、放大器、模拟和数字滤波器、16位多路复用的模拟数字转换（ADC）和灵活的电极阻抗测量模块集成在单个硅芯片上。在实际应用中，电极阵列直接连接到芯片的一侧，另一侧的数字总线控制刺激和读取数字化的电极信号。每个芯片上的内部寄存器可以动态地编程放大器的带宽。这种灵活性允许芯片针对不同类型的信号进行优化。充电恢复电路和刺激脉冲后的快速放大器稳定可以用来最小化残余伪影。一个低失真、高速模拟多路复用器（MUX）所有放大器共享一个片上ADC。ADC可以以每秒44.6千样本的速度对每个通道进行采样。额外的片上电路允许在用户可编程下进行原位电极阻抗测量。通过直接将电极与数字命令和数据流接口，RHS2116取代了电生理监测和刺激系统中的模拟仪器电路。RHS2116芯片封装在标准的7毫米×7毫米QFN表面贴装封装中，或者以裸片形式提供。多通道的小型化和低功耗使得前端电子设备能够进一步缩小，以用于微型头级和其他便携式生物电位接口系统
2、产品特性
完全集成的电生理接口芯片，具有16通道的低噪声放大器和恒流刺激器，由行业标准的串行外设（SPI）控制 刺激器源和吸收电流范围从10 nA到2.55 mA，在14 V范围内，具有集成的性监测 集成的充电恢复电路和故障电流检测 低输入参考噪声：典型值为2.4 µVrms ADC操作每秒714 k样本；支持每秒40 k样本采样16个放大器通道 标准四线32位SPI接口，具有CM或低压差分信号（LVDS）I/O引脚 所有放大器的上限截止频率由芯片内寄存器设置；可调范围从00 Hz到20 kHz 所有放大器的下限截止频率由芯片内寄存器设置；可调范围从0.1 Hz到1 kHz 快速放大器伪影恢复，用于刺激后记录 集成多频率原位电极阻抗测量能力 单个放大器和刺激器电源开/，以最小化功耗
3、应用
用于神经记录和刺激的微型多通道头端接口; 用于电生理实验的低功耗无线头端接口或背包; 多电极阵列(MEA)记录和刺激系统。
封装信息Encapsulation information
|
产品品牌： |
intan/(英坦) |
产品描述： |
所有产品均来自正规渠道
支持第三方检测
|
|
产品名称： |
RHS2116 |
产品封装： |
7 mm × 7 mm 44-pin QFN |
|
标准包装： |
N/A |
最低起订： |
1片起售 |
|
出厂日期： |
请咨询客服 |
大货周期： |
现货库存 |
产品应用Product application
-
通信设备
-
消费电子
-
工业控制
-
智能安防
合作客户Customer
芯火优势Advantage
-
原厂代理直供，一手货源
代理直供覆盖300+全球知名元器件品牌，一手货源省去中间商环节，让利给终端用户
-
响应速度快，交付保障
10余年服务终端客户经验沉淀，为满足客户紧急生产需求芯火做到1分钟快速响，3分钟精确货源匹配，5分钟报价
-
支持第三方检测，品质保证
时时刻刻关注产品质量，渠道上只有原厂和代理，可追溯原厂品质，支持第三方检测，从原料、性能、外观等方面严格检测从开发到批量生产，确保每一个产品的稳定性;
-
提供技术支持，按需定制
经验丰富的工程师，专注不同行业芯片技术的更新，免费提供技术支持，根据产品应用，深度分析产品需求，进行个性化功能定制
芯火团队Core Fire Team
-
公司团队
-
团队协作
-
公司团队
-
团队协作
芯火资质 honor
-
诚信供应商单位
-
行业诚信单位
-
质量、服务诚信单位
-
重服务守信用单位
采购：RHS2116 intan/(英坦) 通道刺激器/放大器芯片，具有单极性输入和公共基准电压源
- *联系人：
- *手机：
- 公司名称：
- 邮箱：
- *采购意向：
-
*验证码：
跟此产品相关的产品 / Related Products
- RHD2216 intan/(英坦) 16通道放大器芯片，带双极性（差分）输入
- Intan Technologies RHD2000系列微芯片是完全的低功耗电生理信号采集系统。这些待批专利设备包含列的低噪声放大器，具有可编程的带宽，适用于各种生物电位监测应用。创新的电路架构将放大器、模拟和数字滤波器、一个复用的6位模数转换器（ADC）以及一个灵活的电极阻抗测量模块集成到单个硅芯片上。在实际应用中，许多记录电极直接连接到芯片的一，而串行数字数据通过标准SPI总线从另一侧输出。每个芯片上的内部寄存器可以动态地编程放大器的上下带宽。这种灵活性允许针对不同类型的信号进行优化（例如，心电图信号为0.1 – 100 Hz，神经动作电位为250 Hz – 7. kHz）。

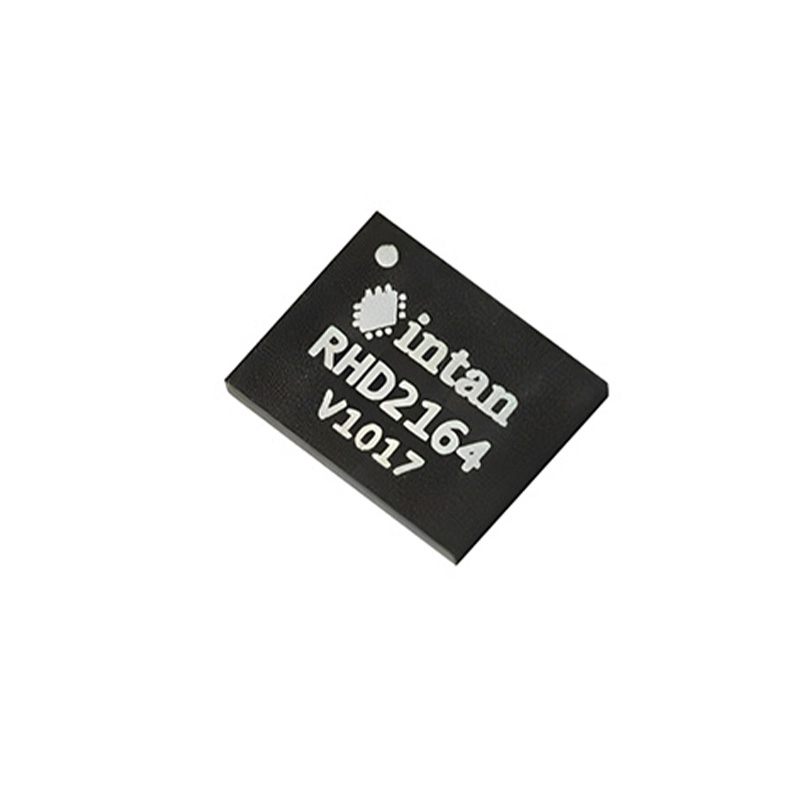

- RHD2164 intan/(英坦) 64通道放大器芯片，具有单极性输入和公共基准电压源
