RK808-B Rockchip/(瑞芯微) 是便携式系统的完整电源解决方案
RK808是便携式系统的完整电源解决方案。高度集成的设备包括四个降压直流-直流转换器、八个LDO、两个低Rds开关、I2C接口、可编程电源序列和一个RTC。RK808提高了性能，减少了组件数量和尺寸，因此传统便携式设计相比提供了更低的成本解决方案。超快的2MHz电流模式直流/直流架构优化了瞬态性能，并且与小型低成本陶瓷电电容兼容。所有直流/直流通道都包含集成MOSFET。内部软启动和补偿电路最大限度地减少了外部组件数量。大多数输出都可以通过I2C接口编程
全国服务热线：15361844591
芯片介绍
Product Introduction
1、芯片介绍
RK808是便携式系统的完整电源解决方案。高度集成的设备包括四个降压直流-直流转换器、八个LDO、两个低Rds开关、I2C接口、可编程电源序列和一个RTC。RK808提高了性能，减少了组件数量和尺寸，因此传统便携式设计相比提供了更低的成本解决方案。超快的2MHz电流模式直流/直流架构优化了瞬态性能，并且与小型低成本陶瓷电电容兼容。所有直流/直流通道都包含集成MOSFET。内部软启动和补偿电路最大限度地减少了外部组件数量。大多数输出都可以通过I2C接口编程
2、产品特性
输入电压范围：2.7V至5.5V
2MHz开关频率
电流模式架构，以获得最佳瞬性能
内部补偿和软启动
I2C可编程输出电平和电源序列
高效率架构
集成BUCK和LDO的Vout放电路
电源： CH1：同步Buck调节器，最大5A
CH2：同步Buck调节器，最大5A
CH3：同步B调节器，最大3A
CH4：同步Buck调节器，最大2.5A
CH6、CH7、CH9、CH11：线性器，最大150mA
CH8：低噪声和高PSRR线性调节器，最大100mA
CH10、CH12、CH1：线性调节器，最大300mA
CH14：低Rds开关，Vgs=3v时为0.2ohm
CH15低Rds开关，Vgs=3v时为0.2ohm
辅助：灵活的电源序列控制l 封装：7mmx7mmFN68
封装信息Encapsulation information
|
产品品牌： |
Rockchip/(瑞芯微) |
产品描述： |
所有产品均来自正规渠道
支持第三方检测
|
|
产品名称： |
RK808-B |
产品封装： |

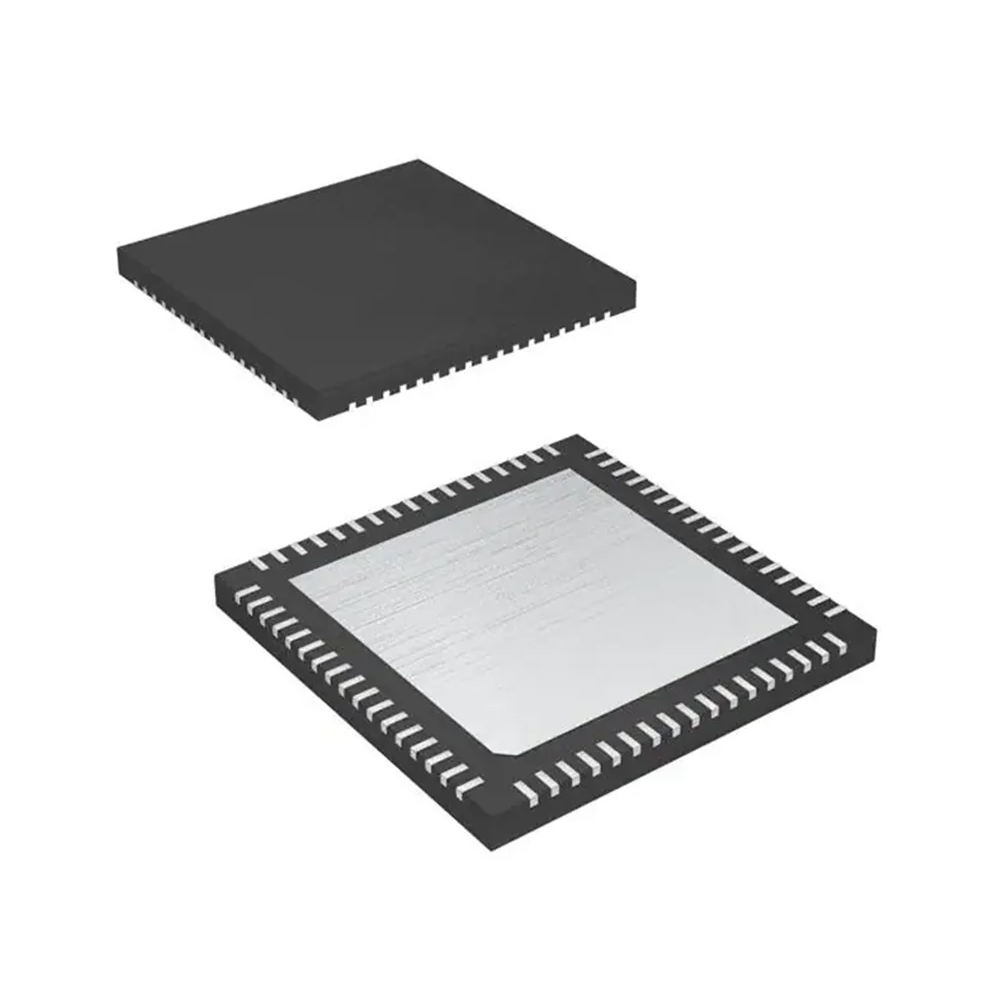

QFN-68-EP(7x7)
|
|
标准包装： |
2100个/圆盘 |
最低起订： |
1片起售 |
|
出厂日期： |
请咨询客服 |
大货周期： |
现货库存 |
产品应用Product application
-
通信设备
-
消费电子
-
工业控制
-
智能安防
