RTL8111H-CG REALTEK/(瑞昱) 集成10/100/1000M以太网控制器用于PCI Express应用
瑞昱RTL8111H-CG/RTL8111HS-CG 10/10/1000M以太网控制器集成了一个三速IEEE 802.3兼容的媒体访问控制器（MAC）、一个三速以太网发器、PCI Express总线控制器和嵌入式内存。通过最先进的DSP技术和混合模式信号技术，RTL8111H/RTL811HS可以在CAT 5 UTP电缆或CAT 3 UTP（仅10Mbps）电缆上提供高速传输。实现的功能包括交叉检测和自动正、极性校正、自适应均衡、串扰消除、回波消除、定时恢复和错误校正，以提供高速下的强大传输和接收能力。
全国服务热线：15361844591
芯片介绍
Product Introduction
1、芯片介绍
瑞昱RTL8111H-CG/RTL8111HS-CG 10/10/1000M以太网控制器集成了一个三速IEEE 802.3兼容的媒体访问控制器（MAC）、一个三速以太网发器、PCI Express总线控制器和嵌入式内存。通过最先进的DSP技术和混合模式信号技术，RTL8111H/RTL811HS可以在CAT 5 UTP电缆或CAT 3 UTP（仅10Mbps）电缆上提供高速传输。实现的功能包括交叉检测和自动正、极性校正、自适应均衡、串扰消除、回波消除、定时恢复和错误校正，以提供高速下的强大传输和接收能力。RT8111H/RTL8111HS支持PCI Express 1.1总线接口，用于主机通信和电源管理，并符合IEEE 02.3u规范的10/100Mbps以太网和IEEE 802.3ab规范的1000Mbps以太网它支持辅助电源自动检测功能，并将自动配置PCI电源管理寄存器中PCI配置空间的相关位。RTL8111H/RTL111HS具有嵌入式一次性可编程（OTP）内存。RTL8111H提供了一个内置的LDO稳压器，RTL811HS提供了一个内置的开关稳压器。高级配置电源管理接口（ACPI）——支持现代操作系统进行操作系统引导电源管理（OSPM）——以实现最有效的电源管理。还支持PCI MSI（消息信号中断）和MSI-X。
除了ACPI功能外，远程唤醒（包括AMD Magic Packet和Microsoft Wake-UpFrame）在ACPI和APM（电源管理）环境中均受支持。为了支持从深度电源关闭状态（例如D3cold，即主电源关闭且只有辅助电源存在）进行WOL，辅助源必须能够为RTL8111H/RTL8111HS提供所需的电源。为了进一步降低功耗，RTL8111H/L8111HS还支持PCIe L1.Off和L1.Snooze。RTL8111H/RTL811HS支持“RealWoW！”技术，该技术可通过Internet远程唤醒睡眠中的PC。此功能允许PC通过保持在低功耗睡眠状态，直到需要时才，从而降低功耗。注意：“RealWoW！”服务在首次使用时需要注册。RTL8111H/RTL8111支持协议卸载。它将一些最常见的协议卸载到NIC硬件中，以防止虚假唤醒并进一步降低功耗。RTL8111H/L8111HS可以在D3节能状态下卸载ARP（IPv4）和NS（IPv6）协议。
RTL8111H/RTL8111HS支持ECMA（欧洲计算机制造商协会）主机代理标准。该标准规定了通过代理维护网络连接性和存在性，以延长高功耗主机的睡眠时间。它代表主机处理一些网络任务，使主机长时间保持睡眠模式。操作代理的行为包括生成响应数据包、忽略数据包和唤醒主机。RTL8111H/RTL8111HSIEEE 802.3az-2010，也称为节能以太网（EEE）。IEEE 802.3az-2010IEEE 802.3媒体访问控制（MAC）子层一起工作，以支持在低功耗空闲模式下操作。当以太网网络链路利用率时，EEE允许链路两侧的系统节省电力。RTL8111H/RTL8111HS完全符合Microsoft NDIS5、NDIS6IPv4、IPv6、TCP、UDP）校验和分段任务卸载（大发送和巨型发送）特性，并支持IEEE 82IP第2层优先级编码和IEEE 802.1Q虚拟桥接局域网（VLAN）。上述特性有助于降低CPU利用率，特别是在服务器上运行时，性能尤其受益。RTL8111H/RTL8111HS支持接收端扩展（RSS），对传入的连接进行哈希处理，并在多个CPU之间进行接收数据处理负载均衡。RSS提高了每秒事务数和每秒连接数，以增加网络吞吐量该设备采用PCI Express技术进行互联。PCI Express是一种高带宽、低引脚数、串行互联技术，其性能比传统PCI有显著提升同时与现有的PCI基础设施保持软件兼容。RTL8111H/RTL8111HS适用于多个细分市场和新兴应用，如台式、移动设备、工作站、服务器、通信平台和嵌入式应用。
2、产品特性
硬件 集成10/100/1000M收发器 支持Giga Lite（500）模式 支持与下一页能力的自动协商 支持PCI Express 1.1 支持对对交换/极性/偏斜校正交叉检测与自动校正 支持1-Lane 2.5Gbps PCI Express总线 嵌入式OTP内存 支持硬件ECC（校正码）功能 支持硬件CRC（循环冗余校验）功能 支持芯片上发送/接收缓冲区 支持PCI MSI消息信号中断）和MSI-X 支持25MHz或48MHz振荡器 内置切换（RTL8111HS）和LD（RTL8111H）调节器 支持电源关闭/链路关闭节能/PHY禁用模式 定制LED 可控的LED频率和占空比32针QFN“绿色”封装 支持EMAC-393 ECMA ProxZzzy标准，用于睡眠 无XTAL唤醒网络
LAN禁用GPIO引脚 支持LTR（延迟容忍报告） 支持Wake-On-LAN和“RealoW！”技术（远程唤醒） 支持32组128字节Wake-Up帧模式精确匹配 支持Microsoft WPI（唤醒数据指示） 支持PCIe L1.Off和L1.Snooze IEEE 完全符合IEEE 802.3、IEEE 80.3u、IEEE 802.3ab 支持IEEE 802.1P第2层优先级编码 支持IEEE 80.1Q VLAN标记 支持IEEE 802.3az-2010（EEE） 支持全双工流控制（IEEE 82.3x）软件卸载 支持Microsoft NDIS5、NDIS6校验和卸载（IPv4、IPv6、TCP、U）和分段任务卸载（大发送v1和大发送v2） 支持9K字节超大帧 支持四核接收端缩放（SS） 支持协议卸载（ARP & NS）
3、应用
主板、笔记本或嵌入式系统上的PCI Express 10/100/1000M以太网
封装信息Encapsulation information
|
产品品牌： |
REALTEK/(瑞昱) |
产品描述： |
所有产品均来自正规渠道
支持第三方检测
|
|
产品名称： |
RTL8111H-CG
|
产品封装： |
QFN-32-EP(4x4)
|
|
标准包装： |
490个/托盘
|
最低起订： |
1片起售 |
|
出厂日期： |
请咨询客服 |
大货周期： |
现货库存 |
产品应用Product application
-
通信设备
-
消费电子
-
工业控制
-
智能安防
合作客户Customer
芯火优势Advantage
-
原厂代理直供，一手货源
代理直供覆盖300+全球知名元器件品牌，一手货源省去中间商环节，让利给终端用户
-
响应速度快，交付保障
10余年服务终端客户经验沉淀，为满足客户紧急生产需求芯火做到1分钟快速响，3分钟精确货源匹配，5分钟报价
-
支持第三方检测，品质保证
时时刻刻关注产品质量，渠道上只有原厂和代理，可追溯原厂品质，支持第三方检测，从原料、性能、外观等方面严格检测从开发到批量生产，确保每一个产品的稳定性;
-
提供技术支持，按需定制
经验丰富的工程师，专注不同行业芯片技术的更新，免费提供技术支持，根据产品应用，深度分析产品需求，进行个性化功能定制
芯火团队Core Fire Team
-
公司团队
-
团队协作
-
公司团队
-
团队协作
芯火资质 honor
-
诚信供应商单位
-
行业诚信单位
-
质量、服务诚信单位
-
重服务守信用单位
采购：RTL8111H-CG REALTEK/(瑞昱) 集成10/100/1000M以太网控制器用于PCI Express应用
- *联系人：
- *手机：
- 公司名称：
- 邮箱：
- *采购意向：
-
*验证码：
跟此产品相关的产品 / Related Products

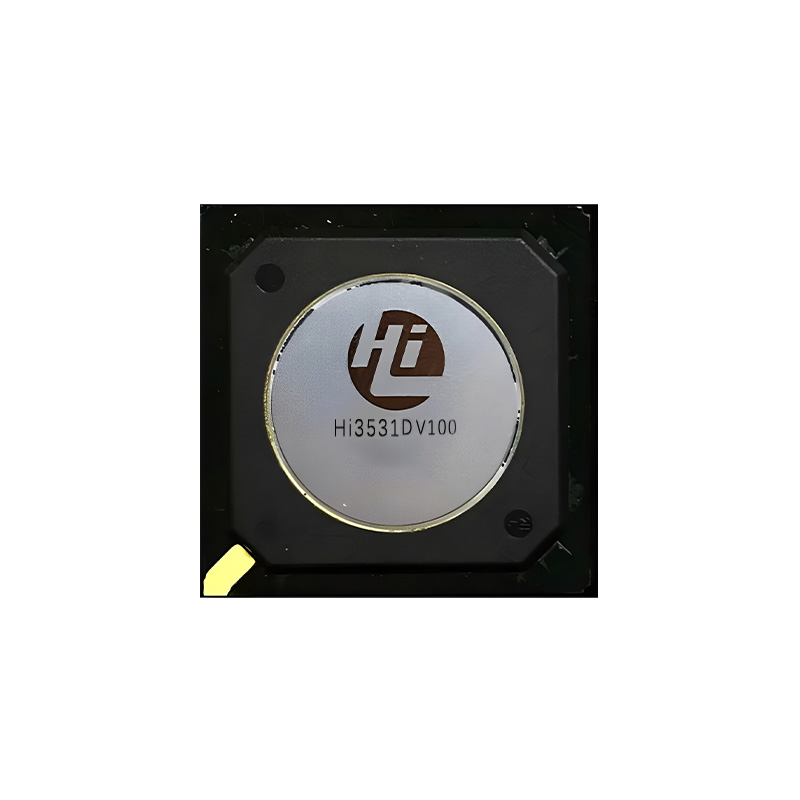

- HI3531DV100 Hi/(海思) 单按钮智能复位
- 音频接口：五个单向I2S/PCM接口；三个输入接口，支持20个复用输入；两个接口，支持双通道输出；16位音频输入和输出。 以太网端口：一个千兆以太网端口；支持RGMII、RMII和M模式；支持10/100Mbit/s半双工或全双工；支持1000Mbit/s全双工；支持TSO减少CPU使用。 外围接口：四个SATA 3.0/PCIe 2.0/USB 3.0复用接口；可配置为SATA接口、两个SATA接口两个1-lane PCIe接口，或一个USB 3.0接口两个SATA接口一个1-lane PCIe接口；RC和EP作为PCIe 2.0接口；支持eSATA和PM作为SATA 3.0接口；支持USB主机和集线器作为 3.0接口。 两个USB 2.0主机接口，支持集线器。

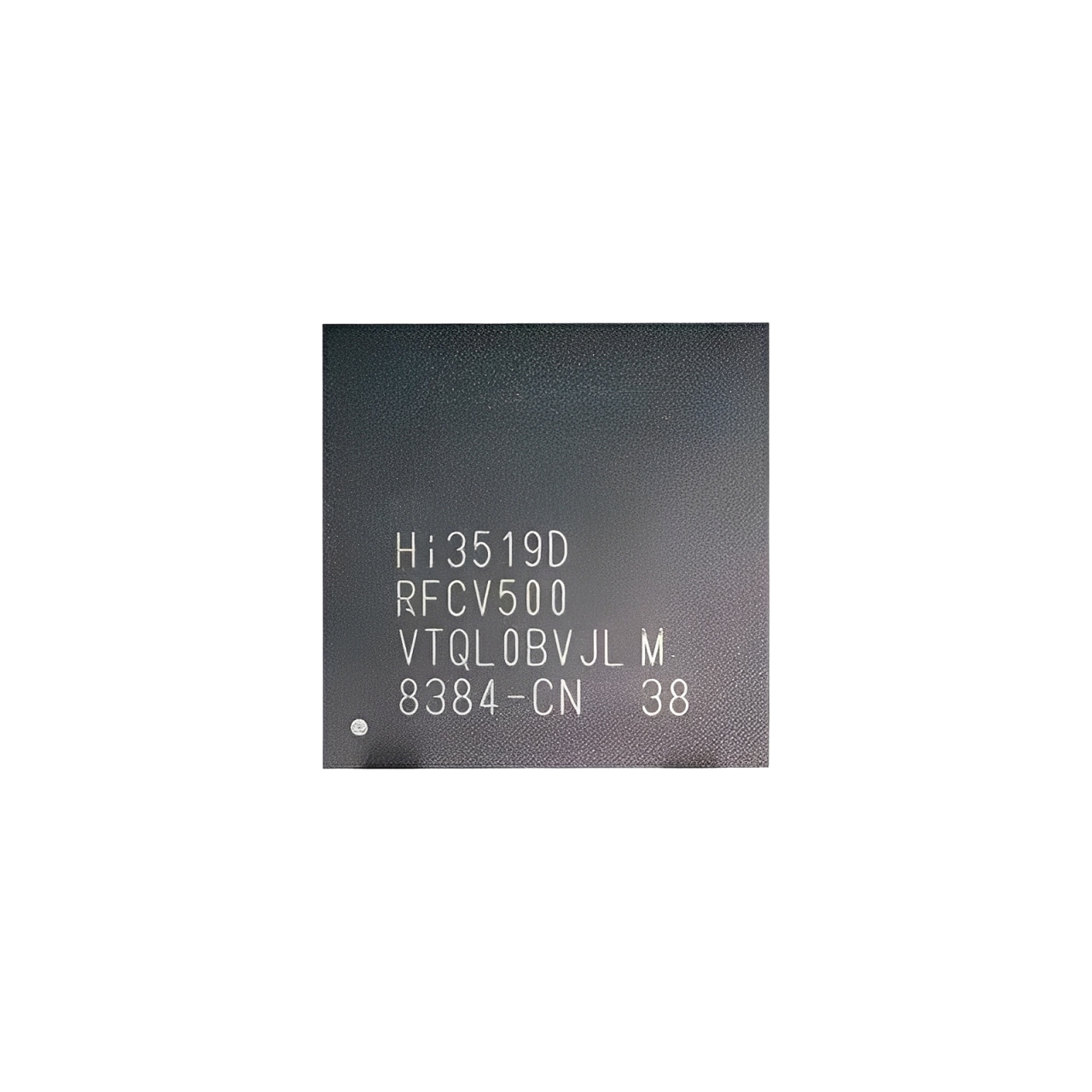

- hi3519dv500 Hi/(海思) 高清智能网络摄像头SoC
- Hi3519DV500是一颗面向行业市场推出的超高清智能网络摄像头SoC。该芯片最高支持四路sensor输入，支持最高4K30fps的ISP图像处理能力，支持2F WDR、多级降噪、六轴防抖、全景拼接、多光谱融合等多种传统图像增强和处理算法，支持通过AI算法对输入图像进行实时降躁等处理，为用户提供了卓越的图像处理能力。支持热红外、结构光和ToF sensor的接入和处理。Hi3519DV500内置双核A55，提供高效、丰富和灵活的CPU资源，以满足客户计算和控制需求。 Hi3519DV500集成了高效的神经网络推理引擎，最高2.5Tops NN算力，支持业界主流的神经网络框架。

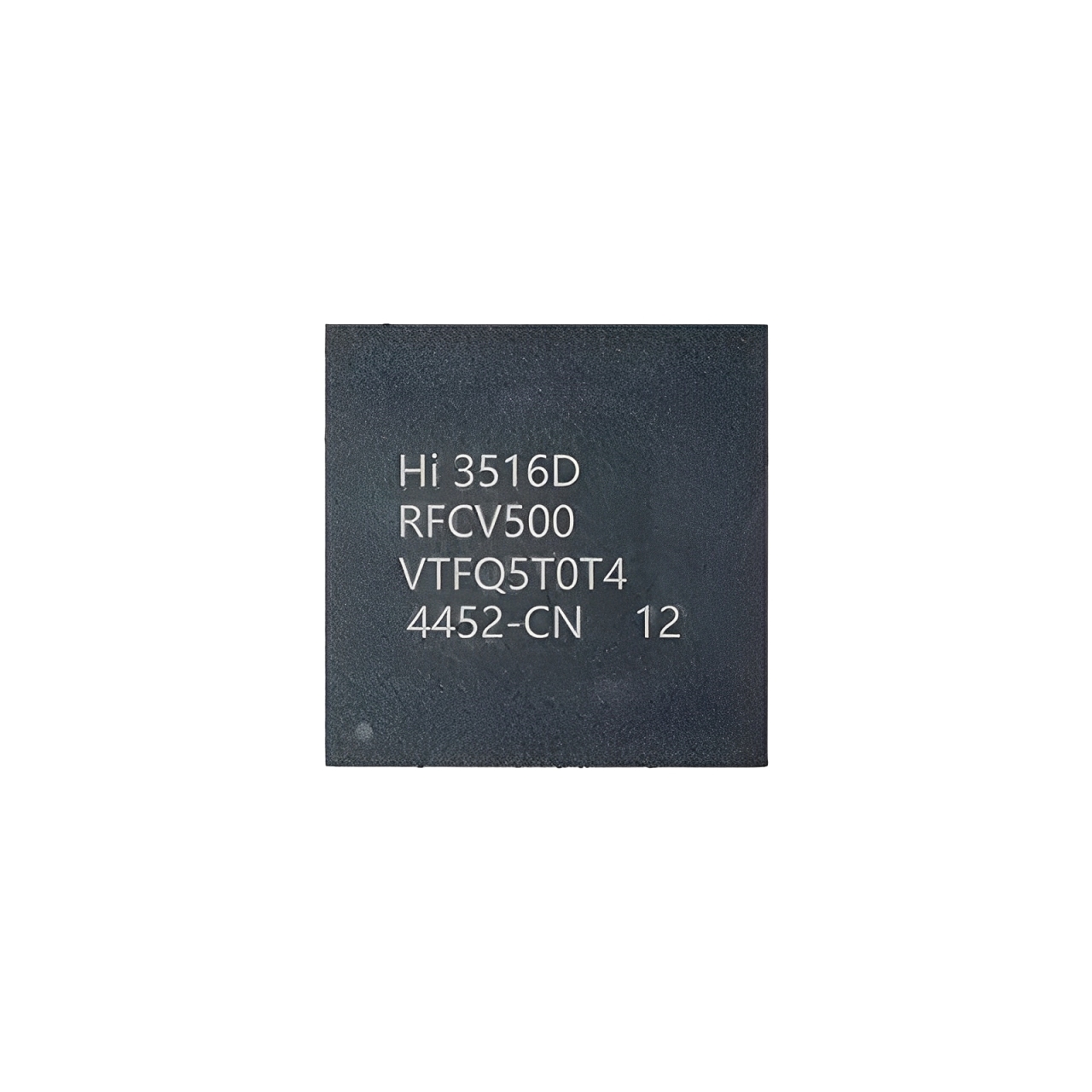

- HI3516DV500 Hi/(海思) 高清智能网络摄像头SoC
