RTL8305NB-VB-CG REALTEK(瑞昱) 是一款5端口10/100M以太网交换控制器
RTL8305NB-VB是一款5端口10/100M以太网交换机，它将、五个MAC和五个物理层收发器（用于10Base-T和100Base-TX操作）集成到单个芯片中。为了在复杂的网络完成诊断，RTL8305NB-VB在每个端口都提供了环回功能。RTL8305NB-VB支持多种高级QoS功能，具有四级优先级队列，以提高多媒体或实时网络应用，包括：多重分配； 差分队列权重； 基于端口的速率； 基于队列的速率限制； RTL8305NB-VB支持16个VLAN组。这些组可以配置为基于端口的LAN和/或基于802.1Q标签的VLAN。RTL8305NB-VB还支持VLAN学习，具有四个独立的VLAN（IVL）过滤数据库。
全国服务热线：15361844591
芯片介绍
Product Introduction
1、芯片介绍
RTL8305NB-VB是一款5端口10/100M以太网交换机，它将、五个MAC和五个物理层收发器（用于10Base-T和100Base-TX操作）集成到单个芯片中。为了在复杂的网络完成诊断，RTL8305NB-VB在每个端口都提供了环回功能。RTL8305NB-VB支持多种高级QoS功能，具有四级优先级队列，以提高多媒体或实时网络应用，包括：多重分配； 差分队列权重； 基于端口的速率； 基于队列的速率限制； RTL8305NB-VB支持16个VLAN组。这些组可以配置为基于端口的LAN和/或基于802.1Q标签的VLAN。RTL8305NB-VB还支持VLAN学习，具有四个独立的VLAN（IVL）过滤数据库。RTL8305-VB包含一个2K条目的地址查找表。一个四路关联的哈希算法避免了哈希，并保持了转发性能。最大数据包长度可以2048字节。提供了三种独立的防风暴过滤器来过滤数据包风暴，智能交换引擎防止了头阻塞问题。RTL8305NB-VB支持节能以太网模式（EEE；在IEEE 802.3az中定义）以最小化功耗。节能以太网（EEE）支持低功耗空闲模式。当低功耗空闲模式启用时，链路两侧的系统可以在低链路利用率期间禁部分功能并节省功耗。为了简化外围电源电路，RTL8305NB-VB集成了一个LDO，从3.3V输入电源生成1.V，并且只需要一个外部二极管。
2、产品特性
基本开关功能 具有内存和10Base-T及100Base-TX收发器的5端口开关控制器 非阻塞线速接收和传输以及非首部阻塞转发 符合IEEE 802.3/802.3u自协商 高效SRAM数据包缓冲区，具有2K条目查找表和两个4路关联哈希算法 最大数据包长度2048字节 完全支持流控制 半双工：背压流控制 全双工：IEEE 802.3x流控制 服务质量n 支持每个端口上的高性能QoS功能 支持4级优先级队列 加权轮询服务 支持严格优先级 输入/输出端口带宽控制 基于队列的带宽控制 基于1Q、基于端口、基于DSCP、基于IP地址和其他类型的优先级 支持IEEE 802.1p流量重新标记
安全和管理 支持保留控制帧过滤 支持高级风暴过滤 可选的EEPROM接口用于配置 V功能 支持多达16个VLAN组 灵活的802.1Q端口/基于标签的VLAN 支持四个IV 用于单播/多播/广播/ARP数据包的泄漏VLAN 节能功能 支持能源效率以太网（EEE）功能（IEEE802.3az） 链路关闭节能模式 诊断功能 支持硬件环路检测功能，LED和蜂鸣器指示环路存在 支持电缆诊断（RTCT功能） 灵活的LED指示灯 RTCT状态指示 环路状态指示 重置LED闪烁以进行LED诊断
封装信息Encapsulation information
|
产品品牌： |
REALTEK(瑞昱) |
产品描述： |
所有产品均来自正规渠道
支持第三方检测
|
|
产品名称： |
|
产品封装： |
QFN-48-EP(6x6) |
|
标准包装： |
490个/托盘 |
最低起订： |
1片起售 |
|
出厂日期： |
请咨询客服 |
大货周期： |
现货库存 |
产品应用Product application
-
通信设备
-
消费电子
-
工业控制
-
智能安防
合作客户Customer
芯火优势Advantage
-
原厂代理直供，一手货源
代理直供覆盖300+全球知名元器件品牌，一手货源省去中间商环节，让利给终端用户
-
响应速度快，交付保障
10余年服务终端客户经验沉淀，为满足客户紧急生产需求芯火做到1分钟快速响，3分钟精确货源匹配，5分钟报价
-
支持第三方检测，品质保证
时时刻刻关注产品质量，渠道上只有原厂和代理，可追溯原厂品质，支持第三方检测，从原料、性能、外观等方面严格检测从开发到批量生产，确保每一个产品的稳定性;
-
提供技术支持，按需定制
经验丰富的工程师，专注不同行业芯片技术的更新，免费提供技术支持，根据产品应用，深度分析产品需求，进行个性化功能定制
芯火团队Core Fire Team
-
公司团队
-
团队协作
-
公司团队
-
团队协作
芯火资质 honor
-
诚信供应商单位
-
行业诚信单位
-
质量、服务诚信单位
-
重服务守信用单位
采购：RTL8305NB-VB-CG REALTEK(瑞昱) 是一款5端口10/100M以太网交换控制器
- *联系人：
- *手机：
- 公司名称：
- 邮箱：
- *采购意向：
-
*验证码：
跟此产品相关的产品 / Related Products

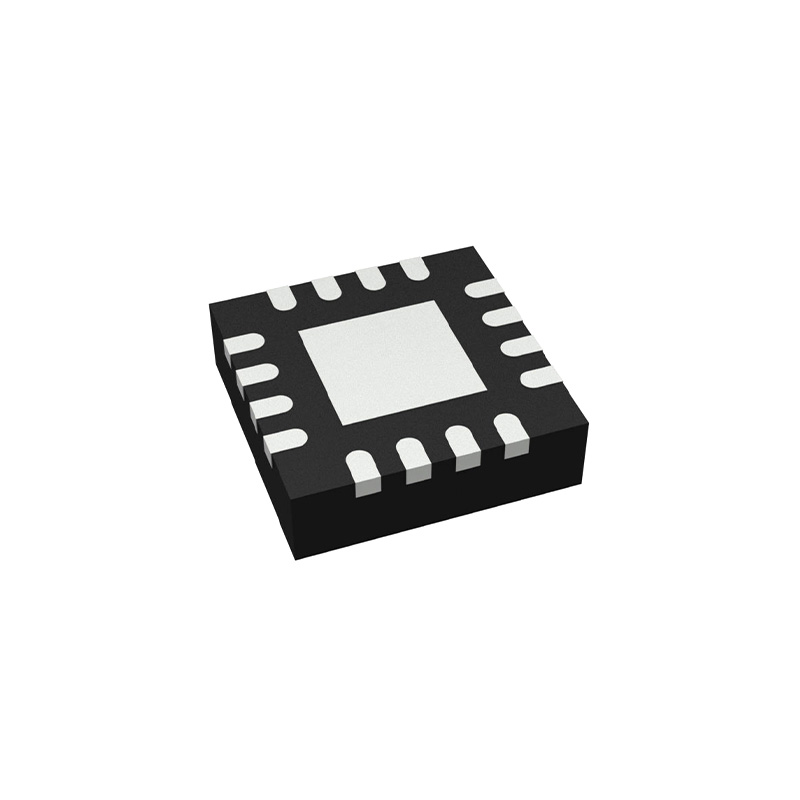

- TPS55340RTER TI/(德州仪器） 5A 40V 非同步降压转换器
- TPS55340是一款单片非同步开关稳压器，集成了5A、40V的功率开关。器件可以配置成几种标准的开关稳压拓扑，包括升压、SEPIC和隔离反激。该器件具有广泛的输入电压范围，支持输入电压为节电池或3.3V、5V、12V和24V稳压电源轨道的应用。TPS55340通过电流模式PWM（宽度调制）控制调节输出电压，并具有内部振荡器。PWM的开关频率由外部电阻或同步外部时钟信号设置。用户可以将开关频率编程为10 kHz至1.2 MHz。该器件还具有可编程软启动功能，以限制启动时的浪涌电流，并具有其他内置保护功能，包括逐周期电流限制和热关断。

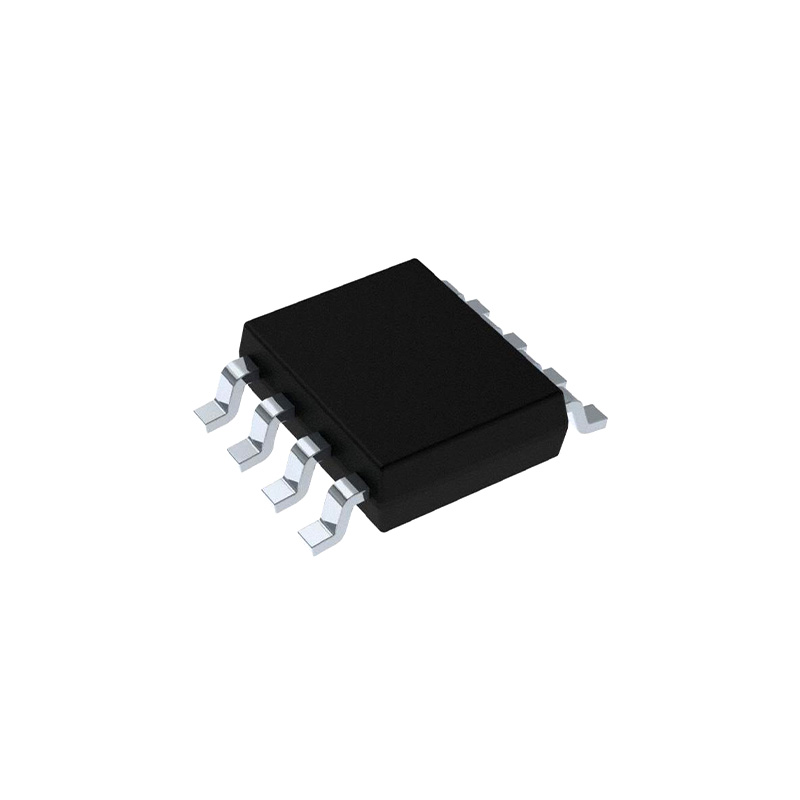

- TPS54560DDAR TI/(德州仪器） 4.5V至60V输入，5A降压DC-DC转换器
