RTL8367 REALTEK/(瑞昱) 5+2端口10/100/1000M交换控制器
RTL8367S-CG是一款LQFP-128封装的高性能52端口10100/1000M以太网交换机，其特点是集成5端口Giga-PHY，支持1000Base-T、10Base-TX和10Base-T。对于特定应用，RTL8367S支持一个额外的接口，可以配置为RGMII/MII。RTL8367S还支持一个Ser-Des接口，可以配置为SGMII/HSGMII接口。RTL8367S集成了交换系统所有功能；包括用于数据包缓冲的SRAM、非阻塞交换结构和内部寄存器管理，所有这些都集成到一个CMOS器件中。只需要一个5MHz的晶振；可选的EEPROM用于内部寄存器配置。RTL8367S中的嵌入式数据包存储SRAM具有优越的内管理技术，可以高效地利用内存空间。
全国服务热线：15361844591
芯片介绍
Product Introduction
1、芯片介绍
RTL8367S-CG是一款LQFP-128封装的高性能52端口10100/1000M以太网交换机，其特点是集成5端口Giga-PHY，支持1000Base-T、10Base-TX和10Base-T。对于特定应用，RTL8367S支持一个额外的接口，可以配置为RGMII/MII。RTL8367S还支持一个Ser-Des接口，可以配置为SGMII/HSGMII接口。RTL8367S集成了交换系统所有功能；包括用于数据包缓冲的SRAM、非阻塞交换结构和内部寄存器管理，所有这些都集成到一个CMOS器件中。只需要一个5MHz的晶振；可选的EEPROM用于内部寄存器配置。RTL8367S中的嵌入式数据包存储SRAM具有优越的内管理技术，可以高效地利用内存空间。RTL8367S集成了一个具有4路XOR散列算法的2K条目查找表，地址搜索和学习。该表通过EEPROM串行管理接口（SMI）、媒体独立接口管理（MIIM）或SPI接口提供读写访问。每个项都可以配置为静态项。表项老化时间在200到400秒之间。使用八个过滤数据库提供独立VLAN学习和共享VLAN学习（L/SVL）功能。RTL8367S的扩展GMAC1实现SGMII/HSMII接口，扩展GMAC2实现RGMIIMII接口。这些接口可以连接到外部PHY、MAC、CPU或RISC以进行特定应用。在路由器应用中，RTL8367S每个端口的PortVID（PVID），以便在VLAN标签中插入PVID。使用此功能时，VLAN标签中携带的VID信息将改为PVID。
注意：RTL8367S 额外接口（扩展 GMAC2）支持： - 媒体独立 (MII) - 简化千兆媒体独立接口 (RGMII) RTL8367S 支持标准 802.3x 双工流控制帧，以及半双工可选背压。它通过检查系统资源（包括数据包缓冲区和传输队列）的可用性来确定何时调用流机制。RTL8367S 支持广播/多播输出丢弃，并且只将广播/多播数据包转发到非阻塞端口。对于 IP多播应用，RTL8367S 支持 IPv4 IGMPv1/v2/v3 和 IPv6 MLDv1/v2 听。 为了支持灵活的流量分类，RTL8367S 支持 96 条目 ACL 规则检查和多个操作选项。每个端口性地启用或禁用 ACL 规则检查功能。ACL 规则键可以基于数据包的物理端口、第 2 层、第 3 层和第4 层信息。当 ACL 规则匹配时，可以配置采取的操作，包括丢弃/允许/重定向/镜像、更改 802.1/Q 标签中的优先级值、强制输出标签格式和速率控制。速率控制机制支持从 8Kbps 到 1Gbps（以 8bps 为步长）。 在桥接操作中，RTL8367S 支持 16 组端口配置：禁用、阻塞、学习和，适用于生成树协议和多生成树协议。为了满足安全和管理应用要求，RTL8367S 支持 IEEE 802.1x 端口的/基于 MAC 的访问控制。对于那些未通过 IEEE 802.1x 身份验证的端口，RTL8367S 为它们提供了端口的/基于 MAC 的访客 VLAN 功能，以便它们可以访问有限的网络资源。一个 1 组的
镜像功能配置为镜像出现在交换机端口之一上的流量（RX、TX 或两者）。每个端口支持多个RFC MIB计数器，以便轻松进行调试和诊断。为了改进实时或多媒体网络应用，RTL8367S支持每个接收数据的8个优先级分配。这些基于（1）基于端口的优先级；（2）802.1p/Q VLAN标签优先级；（3）IP4/IPv6标头中的DSCP字段；（4）ACL分配的优先级。每个输出端口支持8个优先级队列的加权比，适应不同应用中的带宽需求。输入带宽控制功能有助于限制每个端口的流量利用率。所有端口的每个队列都有一个用于平均数据包速率控制的漏桶。队列调度可以使用Strict Priority（SP）或Weighted Fair Queue（WFQ）或混合使用。RTL8367S提供了一个4K条目的VLAN，用于802.1Q基于端口的、基于标签的和基于协议的VLAN操作，以将逻辑连接与物理连接分开。RTL836S支持四种基于协议的VLAN配置，可以选择EtherType、LLC和RFC1042作为搜索键。每个端口都可以通过EEPROM在置时设置为任何拓扑，或在重置后的EEPROM SMI Slave。在路由器应用中，路由器可能需要知道传入数据包的输入端口RTL8367S支持在每个出口端口上插入VLAN标签（VID=端口VID（PVID））的选项。RTL837S还提供了一种选项，仅允许具有特定PVID的VLAN标记数据包。如果启用此功能，RTL8367S将丢弃所有未的数据包和PVID错误的数据包。
2、产品特性
单芯片5端10/100/1000M非阻塞交换架构 嵌入式5端口10/00/1000Base-T PHY 每个端口支持全双工10/10/1000M连接（10100M模式下仅支持半双工） 额外接口（扩展GMAC1） 端口高速串行接口（扩展GMAC1） SGMII（1.25GHz）接口 高SGMII（3.125GHz接口 额外接口（扩展GMAC2）支持 媒体独立接口（MII） 简化10/100/100M媒体独立接口（RGMII） 全双工和半双工操作，具有IEEE 802.3x流控制和回 支持9216字节巨型数据包长线速转发 Realtek电缆测试（RTCT）功能 支持9条条目ACL规则 搜索键支持物理端口、第2层、第3层和第4层信息 操作包括镜像、重定向、丢弃、优先级调整、流量、CVLAN决策和SVLAN分配G控制、强制输出标签格式、中断和记录计数器 支持五种用户定义的ACL规则格式，用于6个ACL规则 u的每个端口启用/禁用ACL功能
可选设置每个端口在ACL不匹配时采取的操作 支持IEEE 802.1Q VLANu 支持4 VLAN和32个额外的增强型VLANu 支持每个VLAN中的未标记定义 支持VLAN警察和VLAN转发决策u 基于端VLAN、基于标记的VLAN和基于协议的VLANu 最多4个基于协议的VLAN条目 每个端口和每个VLAN的出站LAN标记和取消标记 支持IVL、SVL和IVL/SVL 使用4路哈希算法的2K条目MAC地址表 最多2K条目的L2/L3过滤数据库 每个端口的MAC学习限制 系统基础MAC学习限制 支持生成树端口行为配置 802.1w快速生成树 IEEE 802.1s多生成树，最多16个生成树实例 支持IEEE 82.1x访问控制协议 基于端口的访问控制u 基于MAC的访问控制 访客VLANn 支持自动保护，防止拒绝服务攻击 支持H/W IGMP/MLD窥探
IGMPv1/v2/v3 和 MLD v1/v2 支持快速离开 静态路由器配置 动态路由器端口学习和老化 支持服务质量（QoS） 支持每个端口输入带宽控制u 根据IEEE802.1p/优先级定义、物理端口、IP DSCP字段、ACL定义、基于VLAN的优先级、基于MAC的优先级和基于SVLAN的优先级流量分类 每个端口有八个优先级队列 每个队列的流量控制u 最小-最大调度 严格的优先级和加权公平队列（WF）以提供最小带宽 一个漏桶来限制每个队列的平均数据包速率 支持速率限制（32个共享仪表，8kbps粒度或秒数据包配置） 支持RFC MIB计数器 MIB-II（RFC 1213） 类似以太网的MIB（FC 3635） 接口组MIB（RFC 2863） RMON（RFC 2819） 接MIB（RFC 1493） 桥接MIB扩展（RFC 2674） 支持堆叠VLAN和隔离，具有八个增强型过滤数据库 支持IEEE 802.1ad堆叠VLANu 支持64个SVLANu 支持32个2/IPv4多播映射到SVLAN
支持基于MAC的1:N VLAN 支持两个IEEE 802.3ad链路聚合端口组 支持一个监控端口用于多个镜像端口的端口镜像功能 支持OAM和EEE LLDP（能源效率以太网链路层发现协议） 支持环路检测 安全过滤 禁用每个端口的MAC学习 禁用每个端口的MAC表老化 每个丢弃未知DA 广播/多播/未知DA风暴控制，保护系统免受黑客攻击 支持IEEE 802.3az能源以太网（EEE）支持Realtek Green Ethernet功能 链路开启时，电缆长度节能 链路关闭时，节能 一个中断输出到外部CPU进行通知 每个端口支持3个LED输出 管理接口支持 EEPROM SMI从接口 独立接口管理（MIIM） SPI从接口 支持32K字节EEPROM空间用于配置 集成8051微 25MHz晶体或3.3V OSC输入
3、应用
5端口1000Base-T交换机 5端口1000Base-T路由器，带SGMII/HSII和或MII/RGMII
封装信息Encapsulation information
|
产品品牌： |
REALTEK/(瑞昱) |
产品描述： |
所有产品均来自正规渠道
支持第三方检测
|
|
产品名称： |
RTL8367 |
产品封装： |
LQFP-128(14x14) |
|
标准包装： |
90个/托盘 |
最低起订： |
1片起售 |
|
出厂日期： |
请咨询客服 |
大货周期： |
现货库存 |
产品应用Product application
-
通信设备
-
消费电子
-
工业控制
-
智能安防
合作客户Customer
芯火优势Advantage
-
原厂代理直供，一手货源
代理直供覆盖300+全球知名元器件品牌，一手货源省去中间商环节，让利给终端用户
-
响应速度快，交付保障
10余年服务终端客户经验沉淀，为满足客户紧急生产需求芯火做到1分钟快速响，3分钟精确货源匹配，5分钟报价
-
支持第三方检测，品质保证
时时刻刻关注产品质量，渠道上只有原厂和代理，可追溯原厂品质，支持第三方检测，从原料、性能、外观等方面严格检测从开发到批量生产，确保每一个产品的稳定性;
-
提供技术支持，按需定制
经验丰富的工程师，专注不同行业芯片技术的更新，免费提供技术支持，根据产品应用，深度分析产品需求，进行个性化功能定制
芯火团队Core Fire Team
-
公司团队
-
团队协作
-
公司团队
-
团队协作
芯火资质 honor
-
诚信供应商单位
-
行业诚信单位
-
质量、服务诚信单位
-
重服务守信用单位
采购：RTL8367 REALTEK/(瑞昱) 5+2端口10/100/1000M交换控制器
- *联系人：
- *手机：
- 公司名称：
- 邮箱：
- *采购意向：
-
*验证码：
跟此产品相关的产品 / Related Products

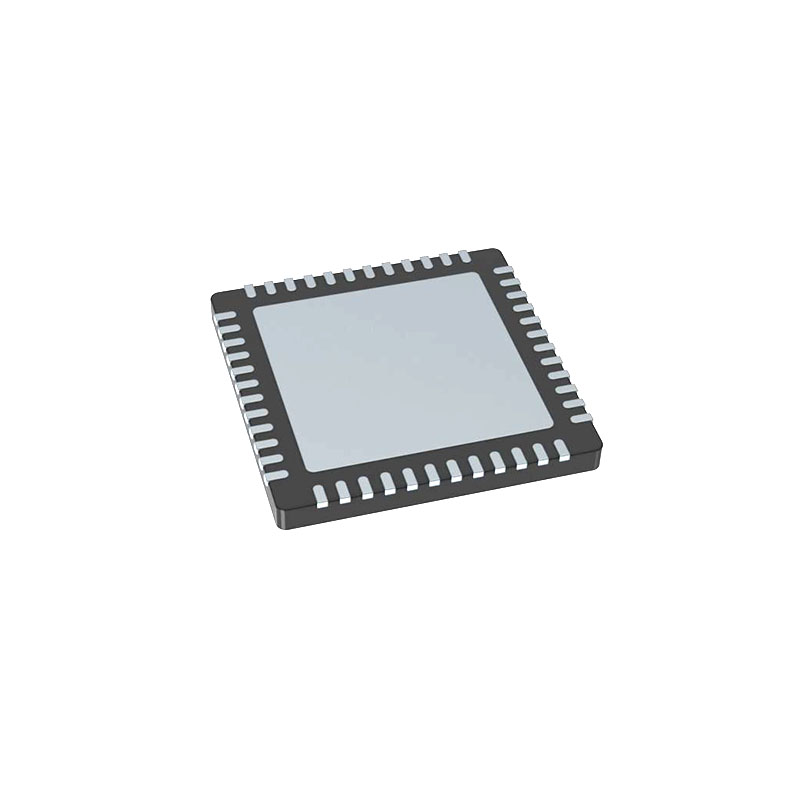

- RTL8211EG-VB-CG REALTEK/(瑞昱) 集成10/100/1000M以太网收发器
- 瑞昱RTL8211E-VB-CG/RTL8211E-VL-CG/RTL211EG-VB-CG以太网收发器高度集成，符合10Base-T、100Base-TX和1000Base- IEEE 802.3标准。它们提供所有必要的物理层功能，通过CAT.5 UTP电缆发送和接收以太网数据包。RTL821E-VB(VL)/RTL8211EG-VB使用最新的DSP技术和模拟前端(AFE)，能够在UTP电缆上实现高速数据发送接收。RTL8211E-VB(VL)/RTL8211EG-VB实现的功能包括交叉检测与自动校正、极性校、自适应均衡、串扰消除、回波消除、定时恢复和错误校正，提供在10Mbps、100Mbps或100Mbps下的强大发送和接收能力。

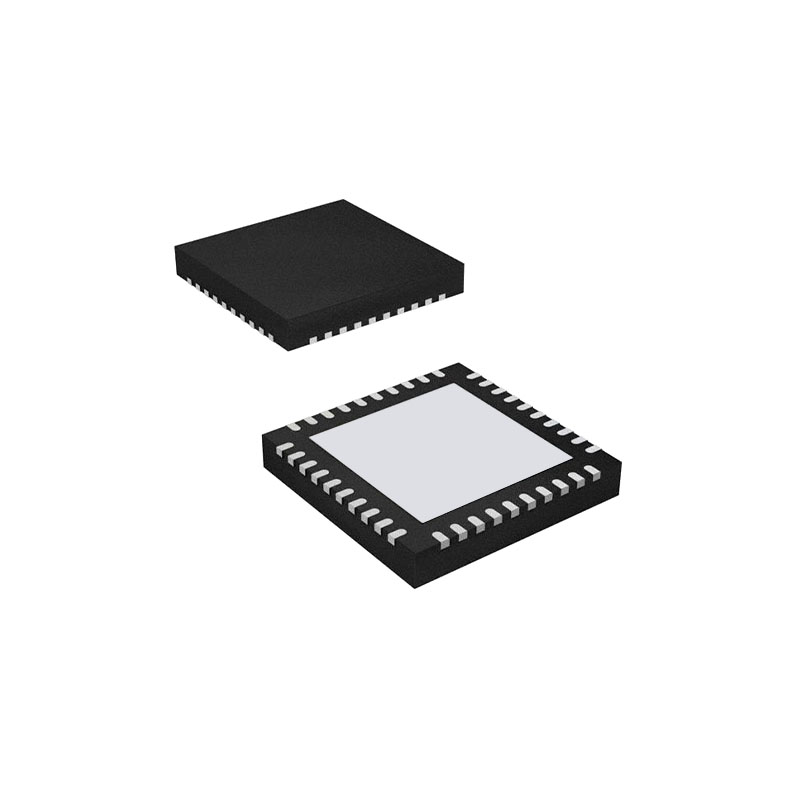

- RTL8153B-VB-CG REALTEK/(瑞昱) 集成10/100/1000M以太网控制器用于USB 3.0应用
- 瑞昱RTL8153B-VB-CG 10/100/1000M以太网控制器成了三速IEEE 802.3兼容的媒体访问控制器（MAC）、三速以太网收发器、USB 3.0总线控制器和式内存。通过先进的DSP技术和混合模式信号技术，RTL8153B-VB通过CAT 5 UTP电缆或CAT 3 UTP（10Mbps）电缆提供高速传输。实现的功能包括交叉检测和自动校正、极性校正、自适应均衡、串扰消除、回波消除定时恢复和错误校正，以提供强大的传输和接收能力。RTL8153B-VB具有嵌入式一次性可编程（OTP）内存，替代外部EEPROM（93C46/93C56/93C66）。

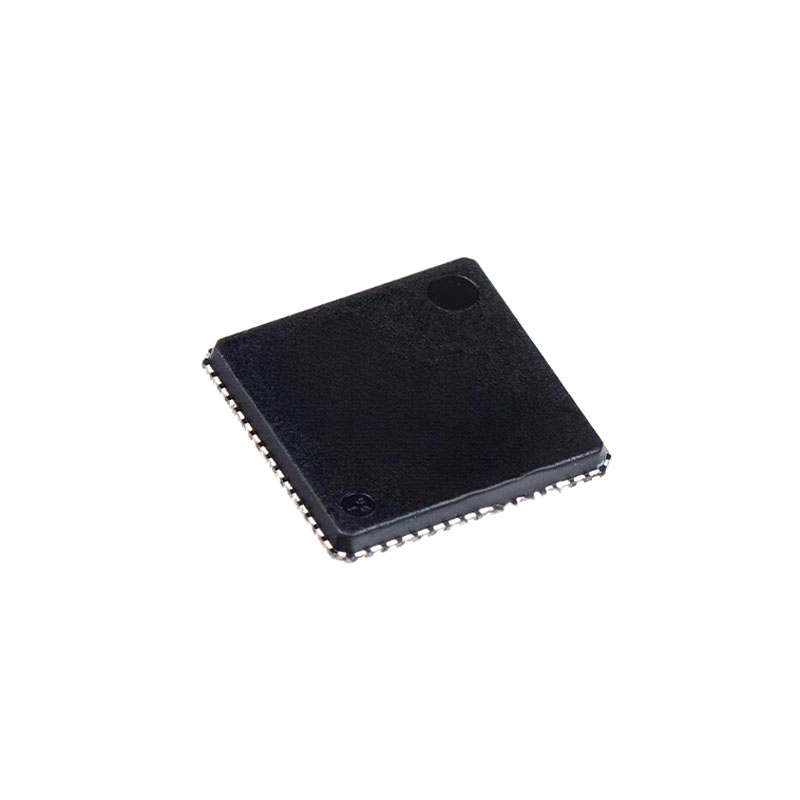

- RTL8125 REALTEK/(瑞昱) 集成10/100/1000M/2.5G以太网控制器，适用于PCI Express
