STM32WLE5CCU6 ST/(意法半导体) ARM微控制器 - MCU
STM32WLE5/E4xx系列长距离无线和超低功耗设备集成了一个强大的超低功耗WAN兼容的无线电解决方案，支持以下调制方式：LoRa，(G)FSK，(G)MSK和BPSK。LoRa仅在STM32WLx5xx中可用。这些设备设计为超低功耗，基于高性能的Arm Cortex-M4 32位RISC，工作频率高达48 MHz。该内核实现了一套完整的DSP指令和独立的存储器保护单元（MPU），增强了应用程序的安全性。这些设备集成了存储器（闪存内存高达256 K字节，SRAM高达64 K字节），以及一系列增强的I/O和外设。这些设备还集成了保护机制，用于嵌入式闪存和SRAM：读取保护、写保护和专有代码读取保护。
全国服务热线：15361844591
芯片介绍
Product Introduction
1、芯片介绍
STM32WLE5/E4xx系列长距离无线和超低功耗设备集成了一个强大的超低功耗WAN兼容的无线电解决方案，支持以下调制方式：LoRa，(G)FSK，(G)MSK和BPSK。LoRa仅在STM32WLx5xx中可用。这些设备设计为超低功耗，基于高性能的Arm Cortex-M4 32位RISC，工作频率高达48 MHz。该内核实现了一套完整的DSP指令和独立的存储器保护单元（MPU），增强了应用程序的安全性。这些设备集成了存储器（闪存内存高达256 K字节，SRAM高达64 K字节），以及一系列增强的I/O和外设。这些设备还集成了保护机制，用于嵌入式闪存和SRAM：读取保护、写保护和专有代码读取保护。这些设备提供12位ADC、12位D低功耗采样保持、两个超低功耗比较器以及一个高精度参考电压发生器。这些设备还集成了一个低功耗RTC，具有32位亚级唤醒计数器、一个16位单通道定时器、两个16位四通道定时器（支持电机控制）、一个32位四通道定时三个16位超低功耗定时器。这些设备还集成了两个DMA控制器（每个7个通道），允许在内存（闪存、SRAM1SRAM2）和外设之间进行任何传输组合，使用DMAMUX1进行灵活的DMA通道映射
2、产品特性
这些设备还具有以下标准和高级通信接口：两个 USART（支持 LIN、智能卡、IrDA、调制解调器控制 ISO7816）、一个低功耗 UART（LPUART）、三个 I2C（SMBus/PMBus）、两个 SPI（最高16 MHz，其中一个支持 I2S）、用于处理器固件进程同步的信号量。工作温度/电压范围为 -40°C 至 10°C（带无线电时为 85°C），电源为 1.8 V 至 3.6 V。一套全面的节能模式允许设计功耗应用。这些设备集成了高效开关电源降压转换器和 ADC、DAC 和比较器模拟输入的独立电源。一个专用的 VBAT 电源允许SE 32.768 kHz 振荡器、RTC 和备份寄存器进行备份。即使主 VDD 不存在，这些设备也可以通过类似 CR032 的电池、超级电容或小型可充电电池来维持这些功能
封装信息Encapsulation information
|
产品品牌： |
ST/(意法半导体) |
产品描述： |
所有产品均来自正规渠道
支持第三方检测
|
|
产品名称： |
STM32WLE5CCU6
|
产品封装： |
UFQFPN-48(7x7)
|
|
标准包装： |
260个/托盘 |
最低起订： |
1片起售 |
|
出厂日期： |
请咨询客服 |
大货周期： |
现货库存 |
产品应用Product application
-
通信设备
-
消费电子
-
工业控制
-
智能安防
合作客户Customer
芯火优势Advantage
-
原厂代理直供，一手货源
代理直供覆盖300+全球知名元器件品牌，一手货源省去中间商环节，让利给终端用户
-
响应速度快，交付保障
10余年服务终端客户经验沉淀，为满足客户紧急生产需求芯火做到1分钟快速响，3分钟精确货源匹配，5分钟报价
-
支持第三方检测，品质保证
时时刻刻关注产品质量，渠道上只有原厂和代理，可追溯原厂品质，支持第三方检测，从原料、性能、外观等方面严格检测从开发到批量生产，确保每一个产品的稳定性;
-
提供技术支持，按需定制
经验丰富的工程师，专注不同行业芯片技术的更新，免费提供技术支持，根据产品应用，深度分析产品需求，进行个性化功能定制
芯火团队Core Fire Team
-
公司团队
-
团队协作
-
公司团队
-
团队协作
芯火资质 honor
-
诚信供应商单位
-
行业诚信单位
-
质量、服务诚信单位
-
重服务守信用单位
采购：STM32WLE5CCU6 ST/(意法半导体) ARM微控制器 - MCU
- *联系人：
- *手机：
- 公司名称：
- 邮箱：
- *采购意向：
-
*验证码：
跟此产品相关的产品 / Related Products

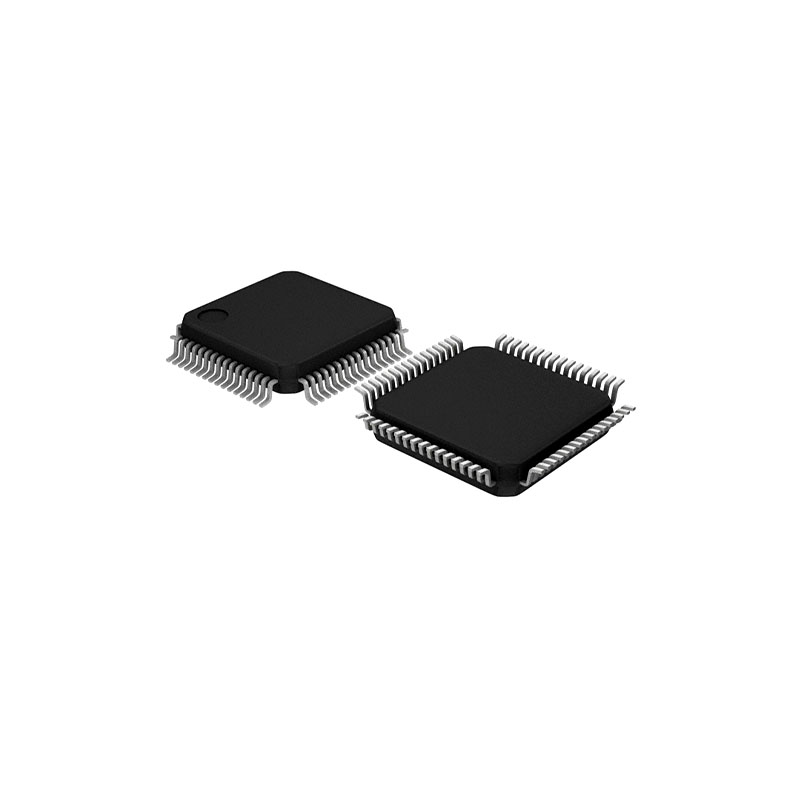

- STM32F103RCT6TR ST/(意法半导体) Flash, USB, CAN, 11 定时器, 3 ADC, 13
- STM32F103xC、STM32F103xD和STM32F103x性能线系列集成了高性能的ARM Cortex-M3 32位RISC内核，工作频率为72 MHz，高速嵌入式存储器（Flash高达512 Kbytes，SRAM高达64 Kbytes），以及连接到两个APB总线的广泛增强型I/O和外设。所有设备都三个12位ADC、四个通用16位定时器加两个PWM定时器，以及标准和高级通信接口：最多两个I2C、三个SPI、I2S、一个SDIO、五个USART、一个USB和一个CAN。STM32F103xC/D/E高密度性能线系列在-0至105°C的温度范围内工作，电源电压为2.0至3.6 V。一套全面的节能模式允许设计低功耗应用。

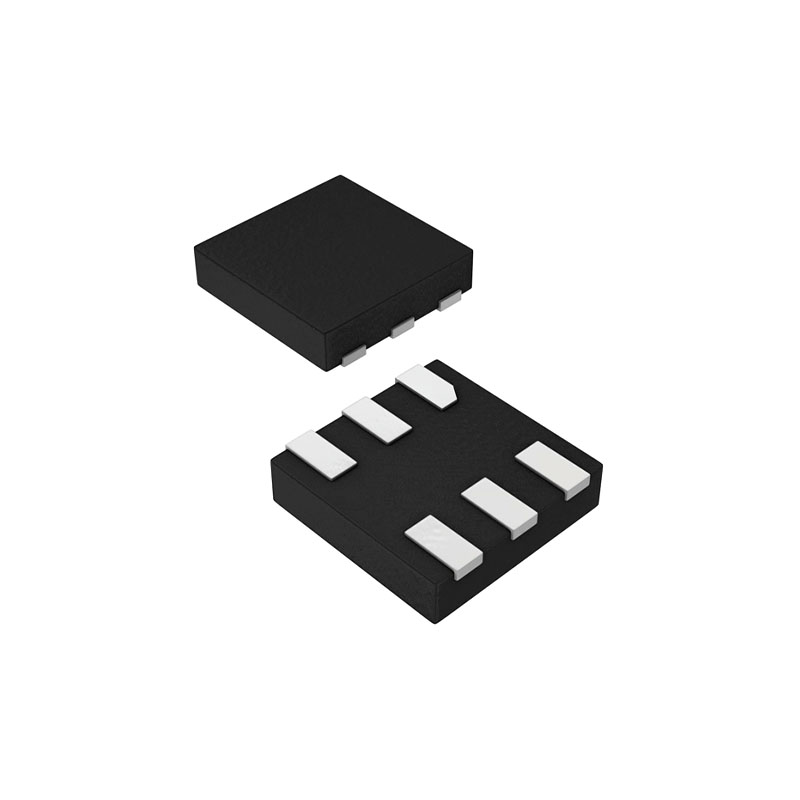

- SR1PBBU ST/(意法半导体) 4引脚智能复位
- 智能复位TM设备提供了一种有用的功能，确保无意中的短按复位按钮关闭不会导致系统复位。这是通过一个扩展的智能复位输入延迟时间（tSRC）来实现的，该时间确保了安全的复位，并消除了对特定专用复位按钮的需求。这种位配置提供了多功能性，并允许应用程序区分软件生成的中断和硬系统复位。当输入按钮连接到微控制器的中断输入，并且短时间闭合时处理器只能被中断。如果系统仍然没有正确响应，继续保持按钮闭合以扩展设置时间tSRCT，将导致处理器通过复位输出进行硬复位SR1有一个智能复位输入（SR），具有预设延迟的智能复位设置时间（tSRC）。

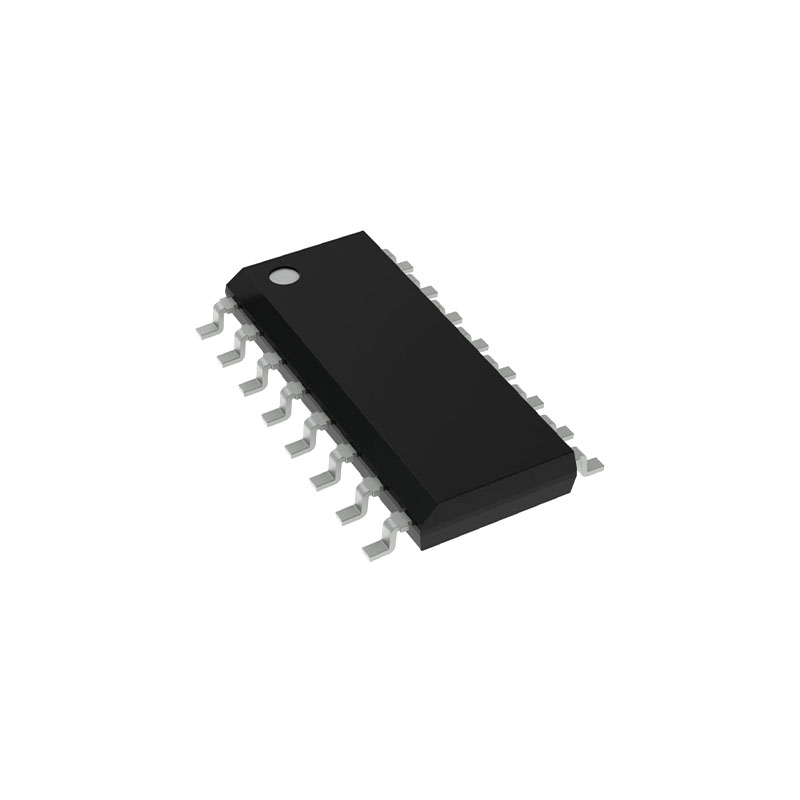

- L6599DTR ST/(意法半导体) 高压谐振控制器
