THS4551IDGKR TI/(德州仪器) 低噪声精密全差分放大器
THS4551全差分放大器提供了一种从单端源到高精度模数转换器(ADC)所需的差输出的简单接口。该设备专为卓越的直流精度、低噪声和强大的电容负载驱动而设计,非常适合需要高精度和最佳信噪比(SNR和无杂散动态范围(SFDR)的数据采集系统。THS4551具有负电源轨输入,当将直流耦合、接地中心的源信号与电源差分输入ADC接口时,需要该输入。非常低的直流误差和漂移项支持新兴的16至20位逐次逼近寄存器SAR)输入要求。宽范围输出共模控制支持ADC从1.8 V到5 V供电,ADC共模输入要求为0.7 V到30 V以上。
全国服务热线:15361844591
芯片介绍
Product Introduction
1、芯片介绍
THS4551全差分放大器提供了一种从单端源到高精度模数转换器(ADC)所需的差输出的简单接口。该设备专为卓越的直流精度、低噪声和强大的电容负载驱动而设计,非常适合需要高精度和最佳信噪比(SNR和无杂散动态范围(SFDR)的数据采集系统。THS4551具有负电源轨输入,当将直流耦合、接地中心的源信号与电源差分输入ADC接口时,需要该输入。非常低的直流误差和漂移项支持新兴的16至20位逐次逼近寄存器SAR)输入要求。宽范围输出共模控制支持ADC从1.8 V到5 V供电,ADC共模输入要求为0.7 V到30 V以上。THS4551设备在-40°C至125°C的宽温度范围内进行了特征描述,并提供8引脚VOP、16引脚VQFN和10引脚WQFN封装。
2、产品特性
带宽:150 MHz(G = 1 V/V) 差分输出转换速率:220 V/µs 增益带宽积:135 MHz 负电源输入(NRI),轨到轨输出(RRO) 宽输出共模控制范围 单电源工作范围:2.7 V至5.4 V 调整后的供电电流:5 V时为1.37 mA 25°输入偏移量:±175 µV(最大值) 输入偏移电压漂移:±1.8 µV/°C(值) 差分输入电压噪声:3.3 nV/√Hz HD2:在2 VPP,100 kHz时为-12 dBc HD3:在2 VPP,100 kHz时为-139 dBc 小于50 ns的稳定时间:4 V步长0.01% 18位稳定时间:4 V步长,小于500 ns
3、应用
24位,ΔΣ ADC 驱动器、16位至20位,差分,高速SAR驱动器、差分有滤波器、差分跨阻放大器、引脚兼容升级到THS4521(仅VSSOP-8)
封装信息
Encapsulation information
产品品牌: |
TI/(德州仪器) |
产品描述: |
所有产品均来自正规渠道
支持第三方检测
|
产品名称: |
THS4551IDGKR
|
产品封装: |
VSSOP-8
|
标准包装: |
2500个/圆盘 |
最低起订: |
1片起售 |
出厂日期: |
请咨询客服 |
大货周期: |
现货库存 |
产品应用
Product application
-
通信设备
-
消费电子
-
工业控制
-
智能安防
合作客户
Customer









芯火优势
Advantage
-
原厂代理直供,一手货源
代理直供覆盖300+全球知名元器件品牌,一手货源省去中间商环节,让利给终端用户
-
响应速度快,交付保障
10余年服务终端客户经验沉淀,为满足客户紧急生产需求芯火做到1分钟快速响,3分钟精确货源匹配,5分钟报价
-
支持第三方检测,品质保证
时时刻刻关注产品质量,渠道上只有原厂和代理,可追溯原厂品质,支持第三方检测,从原料、性能、外观等方面严格检测从开发到批量生产,确保每一个产品的稳定性;
-
提供技术支持,按需定制
经验丰富的工程师,专注不同行业芯片技术的更新,免费提供技术支持,根据产品应用,深度分析产品需求,进行个性化功能定制
芯火团队
Core Fire Team
-
公司团队
-
团队协作
-
公司团队
-
团队协作
芯火资质
honor
-
诚信供应商单位
-
行业诚信单位
-
质量、服务诚信单位
-
重服务守信用单位
采购:THS4551IDGKR TI/(德州仪器) 低噪声精密全差分放大器
- *联系人:
- *手机:
- 公司名称:
- 邮箱:
- *采购意向:
-
*验证码:
跟此产品相关的产品 / Related Products

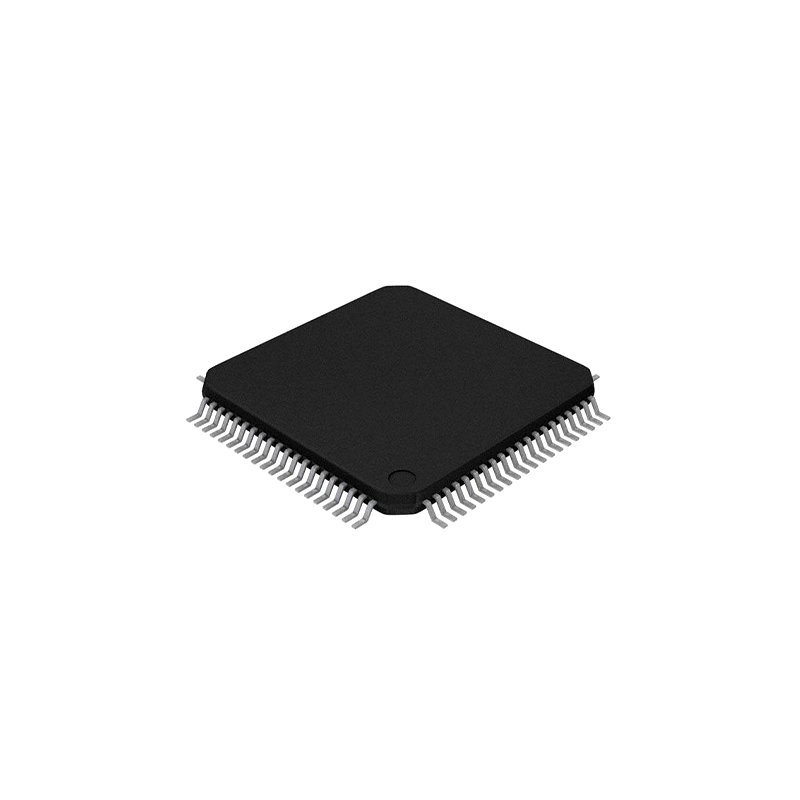

- TMS320F28335PGFA TI/(德州仪器) 数字信号处理器和控制器 - DSP, DSC
- 高性能静态CMOS技术 – 高达150 MHz(6.67-ns周期时间) – .9-V/1.8-V核心,3.3-V I/O设计 高性能32位CPU(TMS320C8x) – IEEE 754单精度浮点运算单元 (FPU)(仅F2833x) – 16 ×16和32 × 32 MAC运算 – 16 × 16双MAC – 哈佛总线架构 – 快速中断响应和处理– 统一的存储器编程模型 – 代码高效(在C/C 和汇编中) 六通道DMA控制器(用于ADC、McB、 ePWM、XINTF和SARAM) 16位或32位外部接口(XINTF) – 超过2 × 16地址范围 片上存储器 – F28335、F28333、F28235: 26K × 16闪存,34K × 16 SARAM – F28334

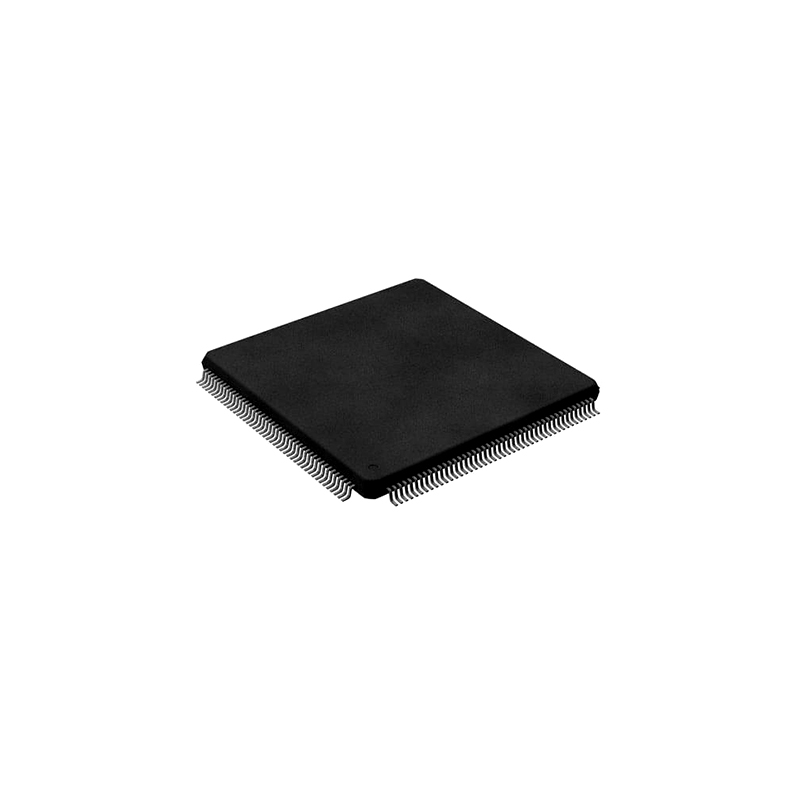

- TMS320F28034PNT TI/(德州仪器) 具有 60MHz 频率、128KB 闪存的 C2000 32 位 MC
- C2000 32位微控制器专为处理、感知和执行而优化,以提高实时控制应用闭环性能,如工业电机驱动;太阳能逆变器和数字电源;电动汽车和运输;电机控制;以及感知和信号处理。C2000系列包括高性能U和入门级性能MCU。F2803x微控制器家族提供了C28x核心和控制法则加速器(CLA)的强大功能,并结合低引脚数设备中高度集成的控制外设。该家族与之前的C28x代码兼容,还提供了高度的模拟集成。内部电压调节器允许单操作。HRPWM已进行了增强,以允许双边控制(频率调制)。增加了具有内部10位参考的模拟比较器,可以直接路由以控制P输出。ADC从0到3.3V的固定全范围转换,并支持比率式VREFHI/VREFLO参考。

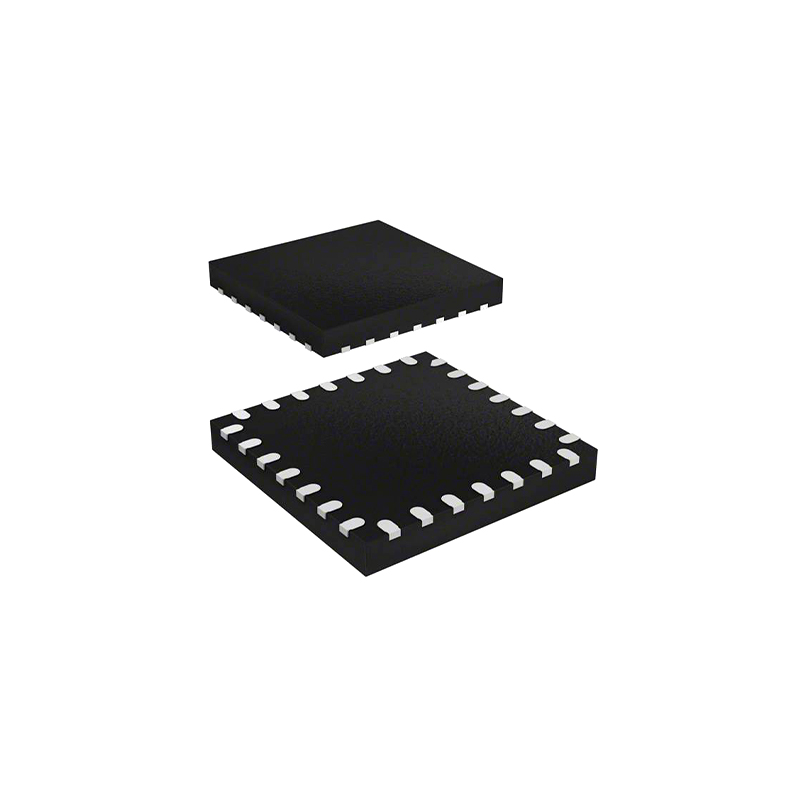

- STM32G071GBU6 ST/(意法半导体) ARM微控制器 - MCU
