TPS54560BDDAR TI/(德州仪器） 4.5V至60V输入、5A降压直流/直流转换器
TPS54560B是一款60V、5A降压调节器，具有集成的高侧MOSFET。电流模式控制简单的对外部补偿和灵活的组件选择。低纹波脉冲跳过模式将空载供电电流减少到146 μA。当EN（使能）脚被拉低时，关闭供电电流减少到2 μA。欠压锁定在内部设定为4.3 V，但可以使用EN引脚增加。输出电压斜率在内部控制以提供受控的启动并消除过冲。宽开关频率范围允许优化效率或外部组件尺寸。输出电流受到周期限制。频率回和热关闭在过载条件下保护内部和外部组件。TPS54560B采用8引脚热增强型HSOIC PowerPAD封装
全国服务热线：15361844591
芯片介绍
Product Introduction
1、芯片介绍
TPS54560B是一款60V、5A降压调节器，具有集成的高侧MOSFET。电流模式控制简单的对外部补偿和灵活的组件选择。低纹波脉冲跳过模式将空载供电电流减少到146 μA。当EN（使能）脚被拉低时，关闭供电电流减少到2 μA。欠压锁定在内部设定为4.3 V，但可以使用EN引脚增加。输出电压斜率在内部控制以提供受控的启动并消除过冲。宽开关频率范围允许优化效率或外部组件尺寸。输出电流受到周期限制。频率回和热关闭在过载条件下保护内部和外部组件。TPS54560B采用8引脚热增强型HSOIC PowerPAD封装
2、产品特性
轻负载时脉冲跳过的高效率Eco-mode 92-m欧姆的高侧MOSFET 146-μ的工作静态电流和2-μA的关断电流 100-kHz至2.5-MHz的固定开关频率 同步外部时钟 负载时集成BOOT充电FET的低压降 可调节的UVLO和滞后 0.8 V 1%内部电压参考 8引HSOIC和PowerPAD封装 –40°C至150°C的TJ工作范围 使用TPS54560BWEBENCH电源设计器创建自定义设计
3、应用
工业自动化和电机控制、USB专用充电口和电池充电器、12V、24V和48V工业和通信电源系统

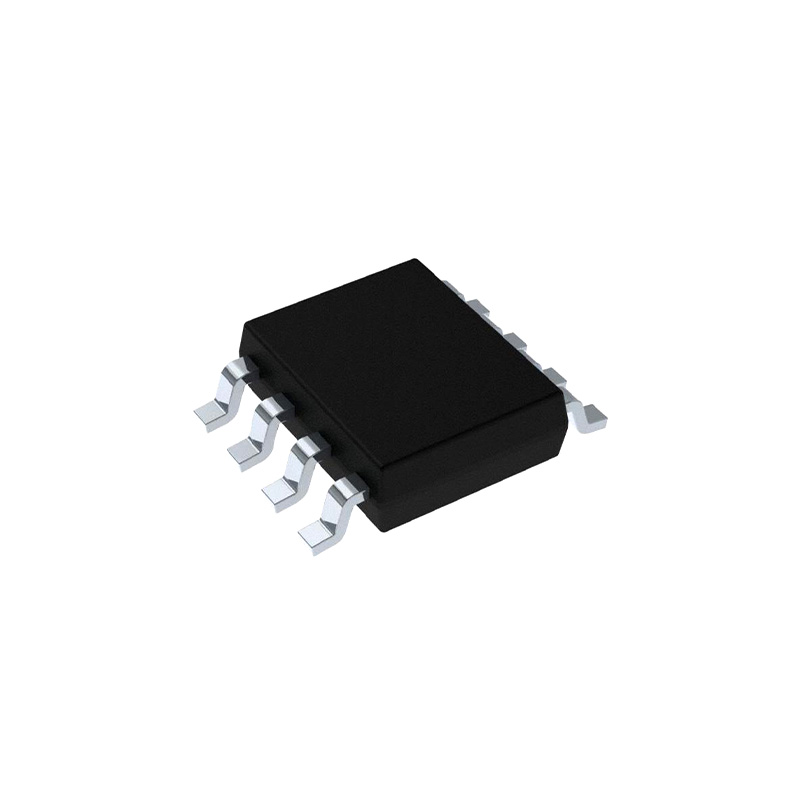

封装信息Encapsulation information
|
产品品牌： |
TI/（德州仪器） |
产品描述： |
所有产品均来自正规渠道
支持第三方检测
|
|
产品名称： |
TPS54560BDDAR
|
产品封装： |
SO-8
|
|
标准包装： |
2500个/圆盘 |
最低起订： |
1片起售 |
|
出厂日期： |
请咨询客服 |
大货周期： |
现货库存 |
产品应用Product application
-
通信设备
-
消费电子
-
工业控制
-
智能安防
合作客户Customer
芯火优势Advantage
-
原厂代理直供，一手货源
代理直供覆盖300+全球知名元器件品牌，一手货源省去中间商环节，让利给终端用户
-
响应速度快，交付保障
10余年服务终端客户经验沉淀，为满足客户紧急生产需求芯火做到1分钟快速响，3分钟精确货源匹配，5分钟报价
-
支持第三方检测，品质保证
时时刻刻关注产品质量，渠道上只有原厂和代理，可追溯原厂品质，支持第三方检测，从原料、性能、外观等方面严格检测从开发到批量生产，确保每一个产品的稳定性;
-
提供技术支持，按需定制
经验丰富的工程师，专注不同行业芯片技术的更新，免费提供技术支持，根据产品应用，深度分析产品需求，进行个性化功能定制
芯火团队Core Fire Team
-
公司团队
-
团队协作
-
公司团队
-
团队协作
芯火资质 honor
-
诚信供应商单位
-
行业诚信单位
-
质量、服务诚信单位
-
重服务守信用单位
采购：TPS54560BDDAR TI/(德州仪器） 4.5V至60V输入、5A降压直流/直流转换器
