TPS7A3301RGWR TI/(德州仪器) 具有使能功能的 1A、高 PSRR、负电压、可调节低压降稳压器
TPS7A33系列线性稳压器是负电压(-36 V)桥式超低噪声(16-uMs，72-dBPSRR)线性稳压器，能够提供最大1 A的负载电流。TPS7A33系列包括一个互补金属氧化物半导体(CM)逻辑电平兼容的使能引脚(EN)，允许用户自定义电源管理方案。其他可用的功能包括内置电流限制和热关断功能，以故障条件下保护设备和系统。TPS7A33系列专为高精度、高精度的仪器应用设计，其中干净的电压轨对于最大化系统性能至关重要。这个使其非常适合为运算放大器、模数转换器(ADC)、数模转换器(DAC)和其他高性能模拟电路供电。此外，TPS7A3系列线性稳压器也适用于后置DC-DC转换器的调节。
全国服务热线：15361844591
芯片介绍
Product Introduction
1、芯片介绍
TPS7A33系列线性稳压器是负电压(-36 V)桥式超低噪声(16-uMs，72-dBPSRR)线性稳压器，能够提供最大1 A的负载电流。TPS7A33系列包括一个互补金属氧化物半导体(CM)逻辑电平兼容的使能引脚(EN)，允许用户自定义电源管理方案。其他可用的功能包括内置电流限制和热关断功能，以故障条件下保护设备和系统。TPS7A33系列专为高精度、高精度的仪器应用设计，其中干净的电压轨对于最大化系统性能至关重要。这个使其非常适合为运算放大器、模数转换器(ADC)、数模转换器(DAC)和其他高性能模拟电路供电。此外，TPS7A3系列线性稳压器也适用于后置DC-DC转换器的调节。通过过滤掉DC-DC开关转换固有的输出电压纹波，确保在敏感的仪器、、测试和测量、音频和RF应用中实现最大系统性能。对于需要正负高性能电压轨的应用，还可以考虑TPS7A4700正高、超低噪声、低抖动的接近稳压器。
2、产品特性
输入电压范围：-3 V至-36 V；噪声：-16 μVRMS（10 Hz至100 kHz）；纹波抑制：-72 dB（10 kHz）；可调输出：-1.18 V至-33 V；最大输出电流：1 A；陶瓷电容≥10 pF；内置电流限制和热关断保护；可外部散热，高热性能TO-220封装；工作温度范围：-4°C至125°C。
3、应用
运算放大器、DAC、ADC和其他高精度模拟电路供电轨;音频后置DC-DC转换器调节和纹波滤波;测试和;医疗;工业仪器仪表;基站和电信基础设施;12V和24V工业总线
封装信息Encapsulation information
|
产品品牌： |
TI/(德州仪器) |
产品描述： |
所有产品均来自正规渠道
支持第三方检测
|
|
产品名称： |
TPS7A3301RGWR
|
产品封装： |
VQFN-20-EP(5x5)
|
|
标准包装： |
3000个/圆盘 |
最低起订： |
1片起售 |
|
出厂日期： |
请咨询客服 |
大货周期： |
现货库存 |
产品应用Product application
-
通信设备
-
消费电子
-
工业控制
-
智能安防
合作客户Customer
芯火优势Advantage
-
原厂代理直供，一手货源
代理直供覆盖300+全球知名元器件品牌，一手货源省去中间商环节，让利给终端用户
-
响应速度快，交付保障
10余年服务终端客户经验沉淀，为满足客户紧急生产需求芯火做到1分钟快速响，3分钟精确货源匹配，5分钟报价
-
支持第三方检测，品质保证
时时刻刻关注产品质量，渠道上只有原厂和代理，可追溯原厂品质，支持第三方检测，从原料、性能、外观等方面严格检测从开发到批量生产，确保每一个产品的稳定性;
-
提供技术支持，按需定制
经验丰富的工程师，专注不同行业芯片技术的更新，免费提供技术支持，根据产品应用，深度分析产品需求，进行个性化功能定制
芯火团队Core Fire Team
-
公司团队
-
团队协作
-
公司团队
-
团队协作
芯火资质 honor
-
诚信供应商单位
-
行业诚信单位
-
质量、服务诚信单位
-
重服务守信用单位
采购：TPS7A3301RGWR TI/(德州仪器) 具有使能功能的 1A、高 PSRR、负电压、可调节低压降稳压器
- *联系人：
- *手机：
- 公司名称：
- 邮箱：
- *采购意向：
-
*验证码：
跟此产品相关的产品 / Related Products

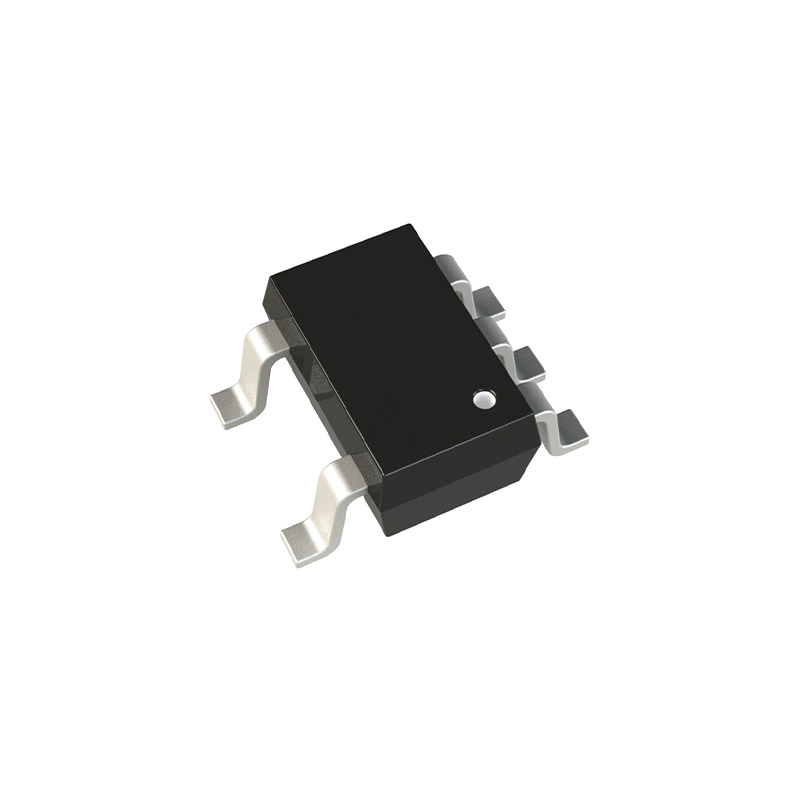

- TLV70433DBVR TI/(德州仪器) 150mA、24V、超低 IQ、低压降稳压器
- TLV704低压差线性稳压器是一款低静态电流器件，具有宽输入电压范围和低功耗操作的优点，微型化封装。因此，TLV704专为电池供电应用设计，并作为低功耗微控制器的电源管理附件。TLV704 LDO100 mA负载电流下，通常具有850 mV的低压差。低静态电流（通常为3.4 μA）在整个输出负载电流（0 mA至150 mA）保持稳定。TLV704还具有内部软启动功能，以降低浪涌电流。内置过电流限制保护有助于在负载短路或故障时保护稳压器。TLV704采用2.90毫米×1.60毫米SOT23-5封装，低成本电路板制造。

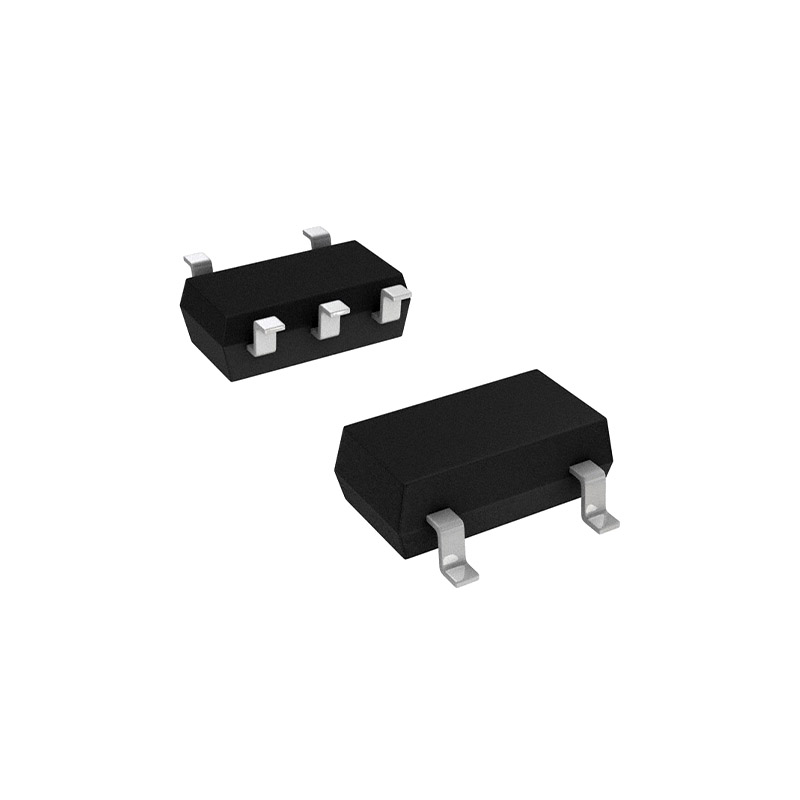

- RT9013-12GB RICHTEK/(立锜) 输入5.5V 输出1.2V~1.2V 500mA
