XR28V384IM48-F MaxLinear(迈凌) 一款用于Intel低引脚数(LPC)总线接口的四通道通用通用异步
XR28V384（V384）是用于Intel低引脚数（LPC）总线接口的四通道通用步接收和发送器（UART）。该设备可以替代或补充Super I/O设备，以向系统中添加额外的串行端口。V384 U支持系统支持的任何16位I/O地址。寄存器集基于行业标准的16550 UART，因此V384使用标准串行驱动程序，无需安装自定义驱动程序。128字节发送和接收FIFO减少了CPU开销，并最小化缓冲区溢出和数据丢失的机会。16550 UART寄存器外，还有配置寄存器集，可以启用增强功能，如9位（多播）模式、IrDA模式和门狗定时器。
全国服务热线：15361844591
芯片介绍
Product Introduction
1、芯片介绍
XR28V384（V384）是用于Intel低引脚数（LPC）总线接口的四通道通用步接收和发送器（UART）。该设备可以替代或补充Super I/O设备，以向系统中添加额外的串行端口。V384 U支持系统支持的任何16位I/O地址。寄存器集基于行业标准的16550 UART，因此V384使用标准串行驱动程序，无需安装自定义驱动程序。128字节发送和接收FIFO减少了CPU开销，并最小化缓冲区溢出和数据丢失的机会。16550 UART寄存器外，还有配置寄存器集，可以启用增强功能，如9位（多播）模式、IrDA模式和门狗定时器。
2、产品特性
128字节发送和接收FIFO · 符合LPC 1.1规范 · 工业温度操作 -40°至 85°C · 带有WDTOUT#信号的看门狗定时器 · 4个独立的UART通道 可编程I/映射基址 高达3 Mbps的数据速率 可选择的RX FIFO中断触发水平 自动RS-485半双工模式 可编程字符长度（5、6、7、8） 奇偶校验位为奇数、偶数或无 IrDA模式第一个UART通道的单独IRTXA#和IRRXA#引脚 9位（多播）模式 · 外部24MHz/48时钟 · 单一3.3V电源电压（±10%） · 5V耐受输入 · 48-TQFP封装（7 x 7mm）
3、应用
工业和嵌入式电脑 · 工厂自动化和过程控制 · 网络路由器 · 系统板设计
封装信息Encapsulation information
|
产品品牌： |
MaxLinear(迈凌)
|
产品描述： |
所有产品均来自正规渠道
支持第三方检测
|
|
产品名称： |
XR28V384IM48-F |
产品封装： |
QFP-48(7x7)
|
|
标准包装： |
250个/托盘 |
最低起订： |
1片起售 |
|
出厂日期： |
请咨询客服 |
大货周期： |
现货库存 |
产品应用Product application
-
通信设备
-
消费电子
-
工业控制
-
智能安防
合作客户Customer
芯火优势Advantage
-
原厂代理直供，一手货源
代理直供覆盖300+全球知名元器件品牌，一手货源省去中间商环节，让利给终端用户
-
响应速度快，交付保障
10余年服务终端客户经验沉淀，为满足客户紧急生产需求芯火做到1分钟快速响，3分钟精确货源匹配，5分钟报价
-
支持第三方检测，品质保证
时时刻刻关注产品质量，渠道上只有原厂和代理，可追溯原厂品质，支持第三方检测，从原料、性能、外观等方面严格检测从开发到批量生产，确保每一个产品的稳定性;
-
提供技术支持，按需定制
经验丰富的工程师，专注不同行业芯片技术的更新，免费提供技术支持，根据产品应用，深度分析产品需求，进行个性化功能定制
芯火团队Core Fire Team
-
公司团队
-
团队协作
-
公司团队
-
团队协作
芯火资质 honor
-
诚信供应商单位
-
行业诚信单位
-
质量、服务诚信单位
-
重服务守信用单位
采购：XR28V384IM48-F MaxLinear(迈凌) 一款用于Intel低引脚数(LPC)总线接口的四通道通用通用异步
- *联系人：
- *手机：
- 公司名称：
- 邮箱：
- *采购意向：
-
*验证码：
跟此产品相关的产品 / Related Products

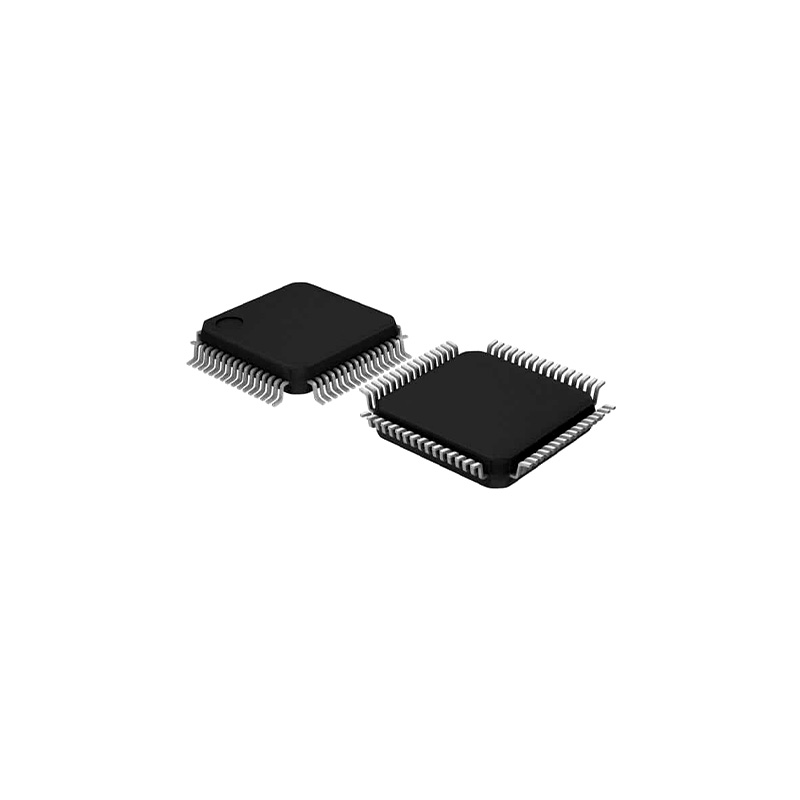

- TL16CP754CIPM TI(德州仪器） 四通道通用异步收发器 (UART)
- 754C是四路通用异步接收/发送器（UART），具有64字节FO，自动硬件和软件流控制，以及高达3 Mbps的数据速率。它集成了四个UART的功能，每个UART都有自己的寄存器和FIFO四个UART仅共享数据总线接口和时钟源，否则它们独立运行。UART功能的另一个名称是异步通信元件（ACE），这些术语可以互使用。本文件的大部分内容描述了每个ACE的行为，前提是四个这样的设备被集成到'754C中。'754C提供了增强功能。有一个传输控制寄存器（TCR），用于存储在硬件和软件流控制期间接收到的FIFO阈值水平，以启动或停止传输。通过IFO RDY寄存器，软件可以在一次访问中获取所有四个端口TXRDY/RXRDY的状态。

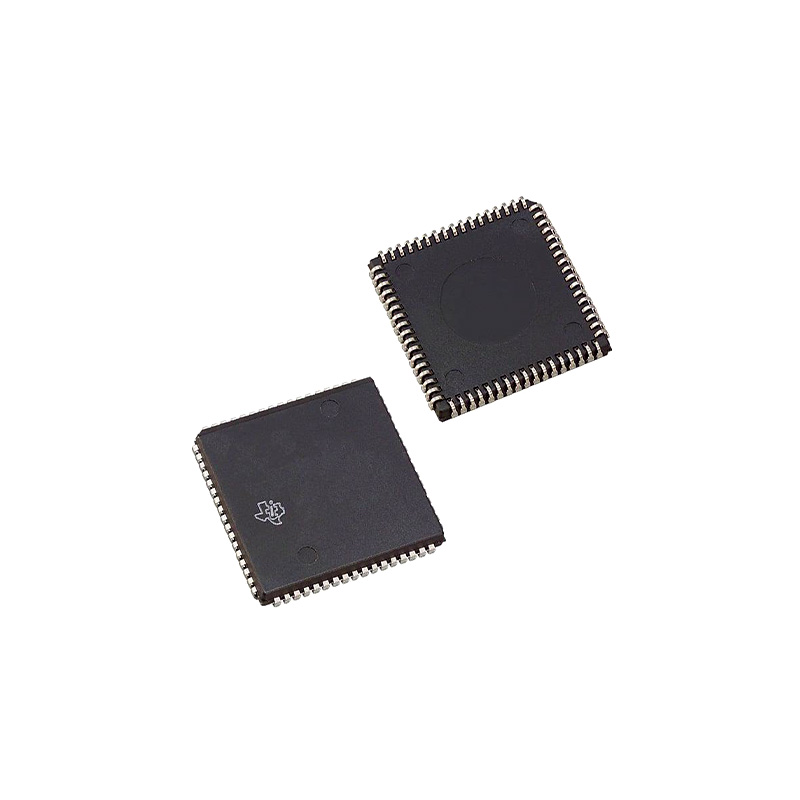

- TL16C554IFNR TI(德州仪器) 具有 16 字节 FIFO 的四路 UART
