RTL8761BTV-CG REALTEK/(瑞昱) 蓝牙5控制器
瑞昱RTL8761B是一款高度集成的单芯片蓝牙5控制器，具有UART(RTL8761B/RTL8761BW)/USB(RTL8761BUV/RTL8761BUE)接口。它将BT协议栈LM、LL和LE)、BT基带、调制解调器和BT射频集成在单个芯片中。RTL8761B蓝牙控制器符合蓝牙核心v5，并支持双模(BR/EDR低功耗控制器)。它与之前的版本兼容，包括v2.1 LE。对于BR/EDR，它在从属模式或主模式下有多个活动链接。对于低功耗，它支持多种状态，并允许在从属模式下有多个活动链接。BR/R链接和LE链接可以同时处于活动状态
全国服务热线：15361844591
芯片介绍
Product Introduction
1、芯片介绍
瑞昱RTL8761B是一款高度集成的单芯片蓝牙5控制器，具有UART(RTL8761B/RTL8761BW)/USB(RTL8761BUV/RTL8761BUE)接口。它将BT协议栈LM、LL和LE)、BT基带、调制解调器和BT射频集成在单个芯片中。RTL8761B蓝牙控制器符合蓝牙核心v5，并支持双模(BR/EDR低功耗控制器)。它与之前的版本兼容，包括v2.1 LE。对于BR/EDR，它在从属模式或主模式下有多个活动链接。对于低功耗，它支持多种状态，并允许在从属模式下有多个活动链接。BR/R链接和LE链接可以同时处于活动状态
2、产品特性
一般特性 符合蓝牙5规范 单端RF无线电输出，高性能10dBm的BR发射器功率和-4.5dBm 2M EDR接收器灵敏度。 支持蓝牙经典（BDR/EDR） 支持低功耗蓝牙（BLE）接口 RTL8761BTV/RTL8761BW符合HS-UART，可配置蓝牙波特率 RTL8761V/RTL8761BUE符合USB1.1全速模式。蓝牙控制器 兼容蓝牙v2.1系统 符合H5规范蓝牙数据传输HS-UART接口 集成MCU执行蓝牙协议栈n 支持基本速率及增强数据速率的所有数据包类型 支持安全简单配 增强BT/Wi-Fi共存控制，改善不同配置下的传输质量 支持多种低功耗状态
蓝牙收发器 快速AGC控制，以提高接收动态范围 支持功率控制 支持蓝牙低功耗 集成32K晶振以进行电源管理 外围接口 可配置的LED引脚 PCM GPIO 时钟系统 内置32K晶振 40MHz主时钟 RF 芯片组典型的默认TX输出功率为4.5dBm，适用于所有数据速率 支持TX最大输出功率为10dBm，适用于蓝牙BR/BLE 支持TX最大输出功率为7.5dBm，适用于蓝牙R 接收灵敏度：-94 dBm（2Mbps EDR最小）
接收灵敏度：-98dBm（BLE最小值）接收灵敏度：-106dBm（125K BLE最小值）支持RTL8761BUE的外部PA
工作条件 工作电压：2.97V至3.63V 温度范围：-40°C至85°
封装信息Encapsulation information
|
产品品牌： |
REALTEK/(瑞昱) |
产品描述： |
所有产品均来自正规渠道
支持第三方检测
|
|
产品名称： |

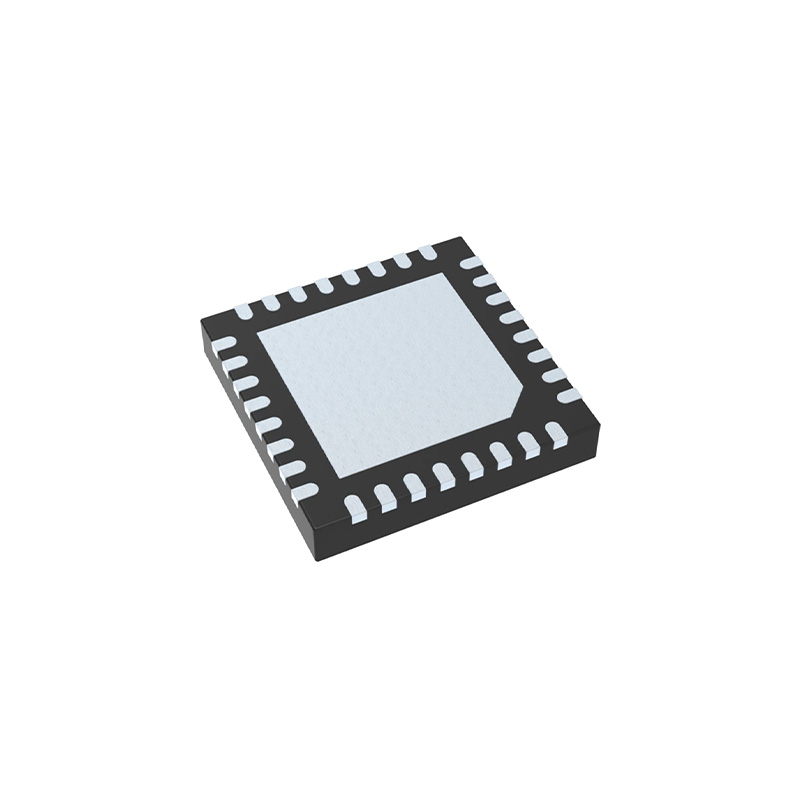

RTL8761BTV-CG
|
产品封装： |
QFN-32(4x4)
|
|
标准包装： |
3000个/托盘 |
最低起订： |
1片起售 |
|
出厂日期： |
请咨询客服 |
大货周期： |
现货库存 |
产品应用Product application
-
通信设备
-
消费电子
-
工业控制
-
智能安防
