ADS1220IPWR TI/(德州仪器) 具备集成特性的24位模数转换器（ADC）|TI德州仪器

芯片介绍Product Introduction

1、芯片介绍

ADS1220是一款精密的24位模拟数字转换器（ADC），具有许多集成特性，可测量小传感器信号的系统成本和组件数量。该设备通过一个灵活的输入多路复用器（MUX）提供两个差分或四个单端输入，低噪声的可编程增益放大器（PGA），两个可编程激励电流源，一个电压参考，一个振荡器，一个低边开关和一个精密温度传感器。设备可以在单周期设置下以高达2000样本每秒（SPS）的数据速率进行转换。在20 SPS时，数字滤波器为嘈的工业应用提供50Hz和60Hz的同步拒绝。内部PGA提供高达128 V/V的增益。这个PGA使ADS122非常适合测量小传感器信号的应用，如电阻温度检测器（RTD）、热电偶、热敏电阻和电阻桥传感器。当使用PGA时，该支持对伪差分或全差分信号的测量。另外，该设备可以配置为绕过内部PGA，同时仍提供高输入阻抗和高达4 V/的增益，允许进行单端测量。当以周期模式运行且PGA禁用时，功耗低至120 µA。ADS122采用无引脚VQFN-16或TSSOP-16封装，工作温度范围为-40°C至125°C

2、产品特性

低电流消耗：在占空比模式下低至120 μA（典型值）宽供电范围：2. V至5.5 V 可编程增益：1 V/V至128 V/V 可编程数据速率：高达2 kPS 高达20位有效分辨率具有单周期稳定数字滤波器的50 Hz和60 Hz同时抑制，在20 SPS时两个差分或四个单端输入双匹配可编程电流源：10 μA至1.5 mA 内部2.08 V参考：5 ppm/°C（典型值）漂移内部2%精确振荡器内部温度传感器：0.5°（典型值）精度 SPI兼容接口（模式1）封装：3.5-mm × 3.5-mm × 0.-mm VQFN

3、应用

温度传感器测量：– 热敏电阻– 热电偶– 电阻温度检测器（RTD）：2线、3线或4类型阻抗桥传感器测量：– 压力传感器– 应变片– 衡器便携式仪器工厂自动化和过程

封装信息Encapsulation information

产品品牌：	TI/(德州仪器)	产品描述：	所有产品均来自正规渠道支持第三方检测

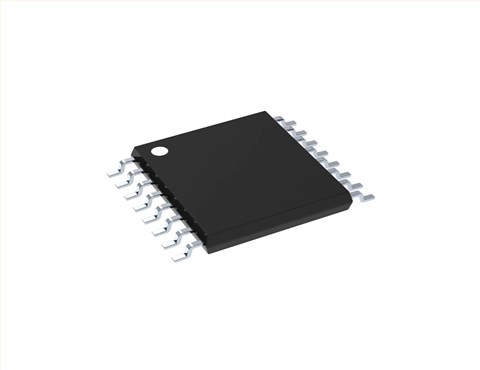

产品名称：	ADS1220IPWR	产品封装：	TSSOP-16
标准包装：	2500个/圆盘	最低起订：	1片起售
出厂日期：	请咨询客服	大货周期：	现货库存
