RTL8811CU-CG REALTEK(瑞昱) 单芯片 IEEE 802.11a/b/g/n/ac 1 发 1 收无线局域网

1、芯片介绍

Realtek RTL8811CU-CG 是一款高度集成的 IEEE 802.11 a/b/g/n/ac MAC/基带/RF WLAN 单芯片。对于无线局域网 （WLAN） 操作，它支持具有多用户 MIMO（多输入、多输出）STA 模式和 USB2.0 网络接口控制器的 1 流 802.11ac 解决方案RTL8811CU-CG 基带实现多用户多输入多输出 （MIMO） 正交频分复用 （OFDM） STA 模式，具有一个发射路径和一个接收路径 （1T1R）。特性包括一个空间流传输、400ns 的短保护间隔 （GI）、空间扩展以及对可变信道带宽的支持。此外，RTL8811CU-CG提供一种空间流空时分组码（STBC）和低密度奇偶校验（LDPC），以扩展传输范围。作为接收方，RTL8811CU-CG还支持显式发声数据包反馈，可帮助发送方实现波束成形功能。

2、产品特性

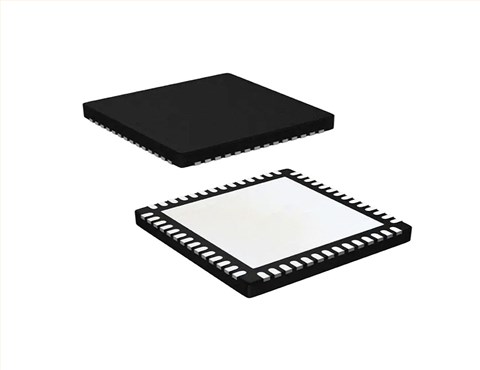

56pins QFN 封装，CMOS MAC、基带 PHY 和 RF 集成在单个芯片中，用于 IEEE 802.11a/b/g/n/ac 兼容 WLAN，支持802.11ac 1x1，Wave-2兼容MU-MIMO STA模式，适用于 2.4GHz 和 5Ghz 频段的完整 802.11n MIMO 解决方案，主机接口，符合 USB 2.0 的 WLAN 控制器，支持 USB LPM/选择性挂起，支持的标准， IEEE 802.11a/b/g/n/ac 兼容 WLAN，IEEE 802.11e QoS 增强 （WMM），IEEE 802.11i（WPA、WPA2）。开放密钥、共享密钥和成对密钥身份验证服务， IEEE 802.11h DFS、TPC、频谱测量，MAC特性，用于提高 MAC 效率的帧聚合（A-MSDU、A-MPDU），低延迟即时块确认 （BA），长 NAV 用于媒体预留，使用 CF-End 进行 NAV 发布使用20MHz带宽时，最大PHY数据速率可达86.7Mbps，使用40MHz带宽时最大PHY数据速率可达200Mbps，使用80MHz带宽时最大PHY数据速率可达433.3Mbps。向后兼802.11a/b/g 设备，同时以 802.11n 数据速率运行，向后兼容 802.11a/n 设备，同时以 802.11ac 数据速率运行。 IEEE 802.11k 无线电资源测量，WAPI（无线认证隐私基础设施）认证。，WLAN设备的Cisco兼容扩展（CCX），PHY 级欺骗以增强传统兼容性，渠道管理与共存，多个BSSID功能允许RTL8811CU-CG在用作无线网桥时承担多个MAC身份
