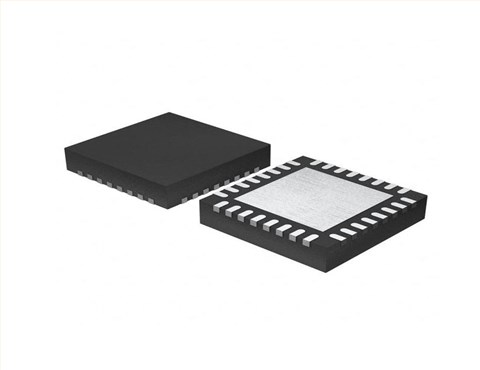

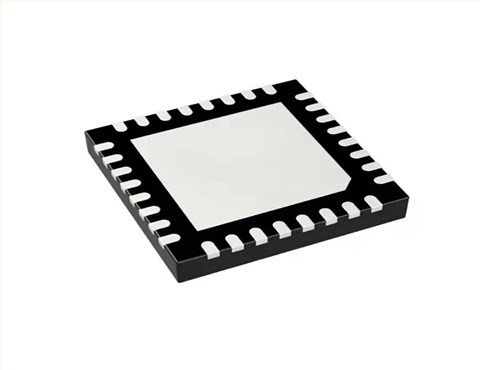

RTL8201F-VB-CG REALTEK(瑞昱) 单芯片/端口 10/100M 以太网

1、芯片介绍

RTL8201F-VB-CG、RTL8201FL-VB-CG 和 RTL8201FN-VB-CG 是单芯片/单端口10/100Mbps 以太网 PHY 接收器支持：• MII（媒体独立接口）• RMII（精简媒体独立接口）RTL8201F/FL/FN实现了所有10/100M以太网物理层功能，包括物理编码子层 (PCS)、物理介质附件 (PMA)、双绞线物理介质相关子层 (TP-PMD)、10Base-TX 编码器/解码器和双绞线媒体访问单元 (TPMAU)。RTL8201F/FL/FN 支持自动MDIX。支持 PECL（伪发射极耦合逻辑）接口，可连接外部 100Base-FX光纤收发器。该芯片采用先进的CMOS工艺，满足低电压和低功率要求。凭借片上 DSP（数字信号处理）技术，该芯片可提供在所有操作条件下均具有出色的表现

2、产品特性

支持 IEEE 802.3az-2010 (EEE)符合 100Base-TX IEEE 802.3u 标准符合 10Base-T IEEE 802.3 标准支持MII模式支持RMII模式全/半双工操作双绞线或光纤模式输出支持自动协商支持断电模式支持链路断电省电支持基线漂移 (BLW)赔偿支持自动 MDIX支持中断功能支持局域网唤醒 (WOL)自适应均衡自动极性校正发光二极管RTL8201F 和 RTL8201FL 提供两个网络状态 LEDRTL8201FN提供三个网络状态 LED支持25MHz外部晶振或OSC支持50MHz外部OSC时钟输入为MAC提供50MHz时钟源低电源1.1V和3.3V; 1.1V是由内部调节器产生0.11µm CMOS 工艺软件包：32 引脚 MII/RMII QFN‘绿色’封装（RTL8201F）48 引脚 MII/RMII LQFP‘绿色’封装（RTL8201FL）48 引脚 MII/RMII QFN‘绿色’封装（RTL8201FN）
