TPS5450DDAR TI/(德州仪器) 5A宽输入范围降压转换器|TI德州仪器

芯片介绍Product Introduction

1、芯片介绍

TPS5450是一款高输出电流PWM转换器，集成了低阻抗、高侧N沟道MOSFET。列功能包括一个高性能电压误差放大器，在瞬态条件下提供紧密的电压调节精度；一个欠压锁定电路，确保输入电压达到5.5V时；一个内部设置的慢启动电路，限制浪涌电流；以及一个电压前馈电路，改善瞬态响应。使用ENA引脚，关断供电电流典型降低到18μA。其他功能包括高电平使能、过电流限制、过电压保护和热关断。为了减少设计复杂性和外部元件数量，5450的反馈环路内部进行了补偿。TPS5450设备采用热增强型8引脚SOIC PowerPAD封装。TI提供评估模块软件工具，帮助实现高性能电源设计，以满足激进设备开发周期

2、产品特性

宽输入电压范围：5.5 V至36 V；最大5 A连续（6 A峰值）输出电流；效率大于90%，由110 m欧姆集成MOSFET开关实现；宽输出电压范围：可调至1.22 V，初始精度1.5%；内部补偿最小化外部零件数量；固定500 kHz开关频率，滤波器尺寸小； 18 μA关闭电流；通过输入电压前馈改善线路调节和瞬态响应；系统受过电流限制、过电压保护和热关闭保护； –40C至125°C工作结温范围；采用小型热增强型8引脚SOICPowerPAD封装

3、应用

高密度负载点调节器、液晶显示器、等离子显示器、电池充电器、12伏和24伏分布式电源系统

封装信息Encapsulation information

产品品牌：	TI/(德州仪器)	产品描述：	所有产品均来自正规渠道支持第三方检测

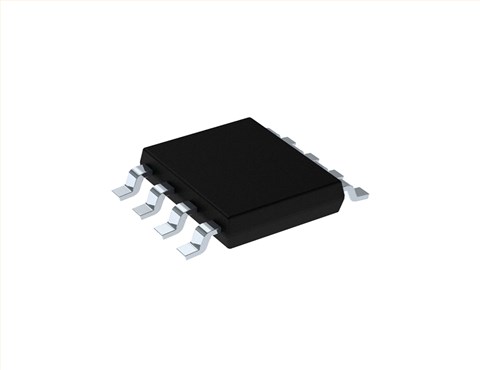

产品名称：	TPS5450DDAR	产品封装：	SOP-8-EP-150mil
标准包装：	2500个/圆盘	最低起订：	1片起售
出厂日期：	请咨询客服	大货周期：	现货库存
