RTL8812BU-CG REALTEK(瑞昱) 单片802.11a/b/g/n/ac 2T2R无线局域网，带USB3.0接口

1、芯片介绍

Realtek RTL8812BU 是一款高度集成的单芯片，支持 2 流 802.11ac 解决方案，具有多用户 MIMO（多输入、多输出）和无线局域网 （WLAN） USB3.0 网络接口控制器。它在单芯片中结合了 WLAN MAC、支持 2T2R 的 WLAN 基带和 RF。RTL8812BU基带实现多用户多输入多输出 （MU-MIMO） 正交频分复用 （OFDM），具有两条发射路径和两条接收路径 （2T2R）。特性包括两个空间流传输、400ns 的短保护间隔 （GI）、空间扩展以及对可变信道带宽的支持。此外，RTL8812B还提供一种空间流时空分组码（STBC）、发射波束成形（TxBF）和低密度奇偶校验（LDPC），以扩展传输范围。在接收机上，通过具有多达 2 个天线的接收机分集，可以实现扩展的范围和良好的最小灵敏度。作为接收方，RTL8812BU还支持显式发声数据包反馈，可帮助发送方实现波束成形功能。该器件包括直接序列扩频 （DSSS）、互补码键控 （CCK） 和 OFDM 基带处理，以支持所有 IEEE 802.11b、802.11g 和 802.11a 数据速率。提供差分相移键控调制方案、具有数据加扰功能的 DBPSK 和 DQPSK，并且 CCK 支持传统数据速率，前导码长短。高速FFT/IFFT路径与BPSK、QPSK、16QAM、64QAM和256QAM调制相结合，以及1/2、2/3、3/4和5/6的速率兼容编码速率，可为IEEE 802.11ac MIMO OFDM提供高达866.7Mbps的速率。

2、产品特性

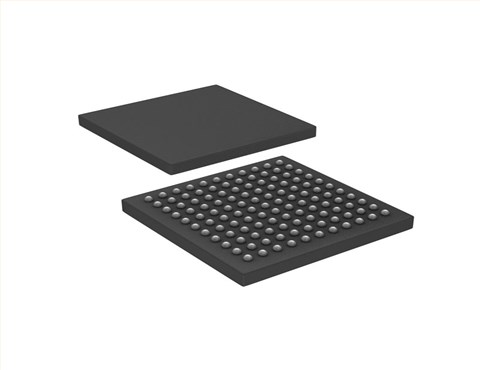

TFBGA 6.5x6.5mm 封装，CMOS MAC、基带 PHY 和 RF 集成在单个芯片中，用于 IEEE 802.11a/b/g/n/ac 兼容 WLAN，支持 802.11ac 2x2，Wave-2 兼容 MU-MIMO，适用于 2.4GHz 和 5GHz 频段的完整 802.11n MIMO 解决方案主机接口符合USB3.0的WLAN控制器，支持的标准，IEEE 802.11a/b/g/n/ac 兼容 WLAN，IEEE 802.11e QoS 增强 （WMM），IEEE 802.11i（WPA、WPA2）。开放密钥、共享密钥和成对密钥身份验证服务；MAC特性： 用于提高 MAC 效率的帧聚合（A-MSDU、A-MPDU），低延迟即时块确认 （BA），长 NAV 用于媒体预留，使用 CF-End 进行 NAV 发布，PHY 级欺骗以增强传统兼容性，MIMO省电机制，使用20MHz带宽时，最大PHY数据速率高173.3Mbps，使用40MHz带宽时最大PHY数据速率可达400Mbps，使用80MHz带宽时最大PHY数据速率可达866.7Mbps。向后兼容 802.11a/b/g 设备，同时以 802.11n 数据速率运行；
