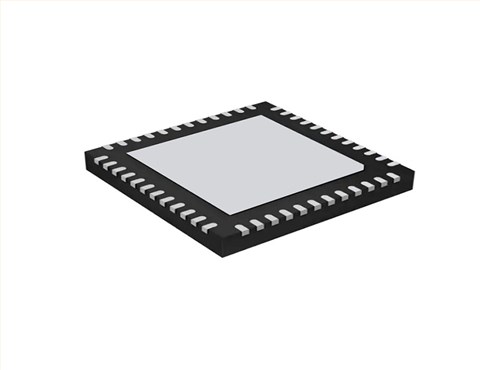

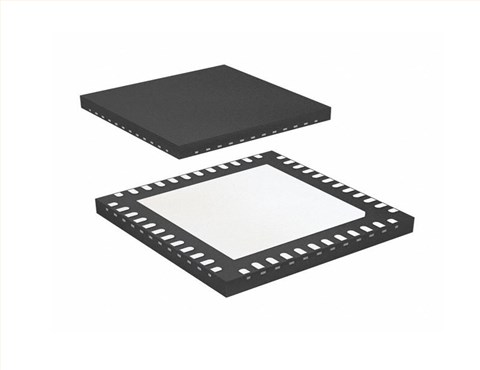

RTL8211E-VB-CG REALTEK(瑞昱) 集成式 10/100/1000M 以太网收发器

1、芯片介绍

Realtek RTL8211E-VB-CG/RTL8211E-VL-CG/RTL8211EG-VB-CG 是高度集成的以太网符合 10Base-T、100Base-TX 和 1000Base-T IEEE 802.3 标准的收发器。它们提供通过 CAT.5 UTP 传输和接收以太网数据包所需的所有物理层功能电缆。RTL8211E/RTL8211EG 采用最先进的 DSP 技术和模拟前端 (AFE) 来实现通过 UTP 电缆进行高速数据传输和接收。交叉检测等功能& 自动校正、极性校正、自适应均衡、串扰消除、回声消除、定时恢复和纠错在RTL8211E / RTL8211EG中实现，以提供强大的10Mbps、100Mbps或1000Mbps的传输和接收能力。MAC 和 PHY 之间的数据传输是通过精简千兆媒体独立接口 (RGMII) 或适用于 1000Base-T、10Base-T 和 100Base-TX 的千兆媒体独立接口 (GMII)。RTL8211E-VB 和 RTL8211EG-VB 支持 RGMII/GMII 的 3.3V 或 2.5V 信号。RTL8211E-VL 支持 RGMII 的 1.5V 信号

2、产品特性

符合 1000Base-T IEEE 802.3ab 标准符合 100Base-TX IEEE 802.3u 标准符合 10Base-T IEEE 802.3 标准支持 RGMII (RTL8211E/RTL8211EG)支持GMII（RTL8211EG）支持 IEEE 802.3az-2010（能源高效以太网内置局域网唤醒 (WOL)支持中断功能支持并行检测交叉检测和自动校正自动极性校正支持PHYRSTB核心电源关闭基线漂移校正支持 CAT.5 线缆 120 米1000Base-T支持 3.3V 或 2.5V 信号RGMII/GMII (RTL8211E-VB,RTL8211EG-VB）支持 RGMII 的 1.5V 信号（RTL8211E-VL）支持25/50MHz外部晶振或OSC为MAC提供125MHz时钟源提供 3 个网络状态 LED支持 Link Down 省电绿色以太网（仅限 1000/100Mbps 模式）内置开关调节器套餐48 引脚 QFN（RTL8211E）64 引脚 QFN (RTL8211EG)0.11µm 工艺，功耗极低消耗
