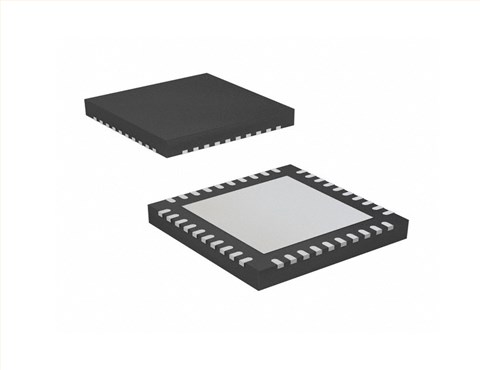

ALC5651-CG REALTEK(瑞昱) 超低功耗双通道音频编解码器

1、芯片介绍

ALC5651 是一款高性能、低功耗、双 I2 S 接口音频编解码器。第一个 I2S 接口可以支持双模式：普通 I2S 和带 TDM（时分复用）接口的 I2S。TDM接口可以发送/接收最多8个通道的数据。传输的数据可以来自模拟输入或数字麦克风输入。接收的数据也可以输出到耳机输出、线路输出或 PDM 输出。异步采样率转换器 (ASRC) 提供独立、异步的连接不同的处理器，例如应用处理器、基带处理器或无线收发器（BT）。脉冲密度调制 (PDM) 输出接口可以驱动外部 PDM D 类放大器。PDM 接口还内置8位模式控制功能，用于控制外部PDM放大器。ALC5651 具有超低功耗无电容耳机放大器。其功耗仅为播放时功耗为 5.5mW，为耳机收听时移动系统提供更长的电池寿命模式。集成的 DRC（动态范围控制器）和 7 波段参数均衡器提供进一步的数字音频播放路径的声音处理能力。 ALC5651 中的 DRC 持续监控DAC 输出电平。当功率电平较低时，它会增加输入信号增益，使其声音更响亮。

2、产品特性

具有 100dBA SNR 的数模转换器n具有 94dBA SNR 的模拟数字转换器n带有增强前置放大器和低噪声麦克风偏置的差分模拟麦克风输入+20/+24/+30/+35/+40/+44/+50/+52 dB 麦克风增强增益MIC 输入至 ADC，增益提升 50dB，SNR > 66dBA，THD+N < -65dB可调 MICBIAS（0.9*MICVDD 或 0.75*MICVDD）n立体声线路输入线路输入至 ADC，增益为 0dB，SNR >= 94dBA，THD+N <= -83dBn立体声线路输出DAC 至线路输出，增益为 0dB，SNR >= 100dBA，THD+N <= -86dBn立体声无电容耳机放大器，播放时功耗极低20mW/CH（AVDD=CPVDD=1.8V，THD+N <= -80dB，16Ohm 负载）播放功耗<=5.5mW（AVDD=VBVDD=CPVDD=1.8V，16Ohm，带I2S时钟、播放静音）播放功耗<=13mW（AVDD=VBVDD=CPVDD=1.8V，16Ohm，带I2S时钟、播放1mW/CH)n音频插孔插入/组合插孔检测n内部PLL可以接收宽范围时钟输入
