RTL8221B-VB-CG REALTEK(瑞昱) 集成10/100/1000M / 2.5 g以太网收发器

1、芯片介绍

瑞昱（Realtek）RTL8221B(1)-VB-CG/RTL8221B()-VM-CG（以下除非存在差异，否则统称为 RTL8221B(1)VB/RTL8221B()VM）是一款高度集成的以太网 PHY 收发器，兼容 10BASE-Te、100BASE-TX、1000BASE-T 和 2.5GBASE-T，并且与 IEEE 802.3 标准和 NBASE-T 联盟 PHY 完全兼容。它提供了所有必要的物理层功能，以便通过 CAT.5e UTP 电缆发送和接收以太网数据包。RTL8221B(1)-VM 提供了 IEEE MAC 安全标准协议的 MACsec 功能。集成的 MACsec 安全引擎功能可分离出流量和入流量，并提供数据完整性检查、机密性和重放保护。RTL8221B(1)-VB/RTL8221B(1)-VM 采用最先进的 DSP 技术和模拟前端（AFE），能够通过 UTP 电缆实现高速数据传输和接收。诸如交叉检测和自动校正、极性校正、MDI 交换、自适应均衡、串扰消除、回声消除、定时恢复、RFI 保护、热管理、环回诊断功能和纠错等功能

2、产品特性

与 IEEE 802.3、IEEE 802.3u、IEEE 802.3ab 兼容支持 IEEE 802.3az（节能以太网）
支持 IEEE 802.3bz（2.5GBASE-T）
支持与 IEEE 802.1AE、IEEE 802.1AEbn、IEEE 802.1AEbw 兼容的 MACsec（仅 RTL8221B(1)-VM）
支持全双工流量控制（IEEE 802.3x）
支持 IEEE 802.3 可选功能（节能以太网和快速重新训练）
集成 10M BASE-Te 和 100M/1000M/2.5GBASE-T IEEE 802.3 兼容收发器为 MAC 提供 25MHz 时钟源提供 3 个网络定制 LED，具有可控的 LED 闪烁频率和占空比自环回诊断功能PHY 上的热管理

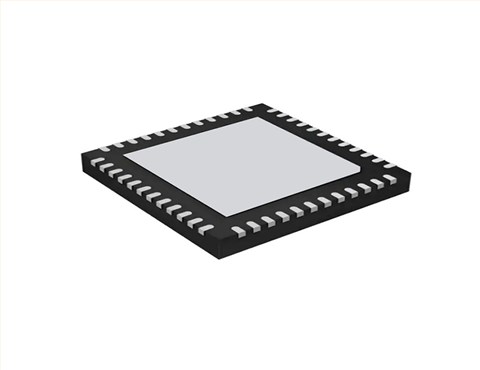

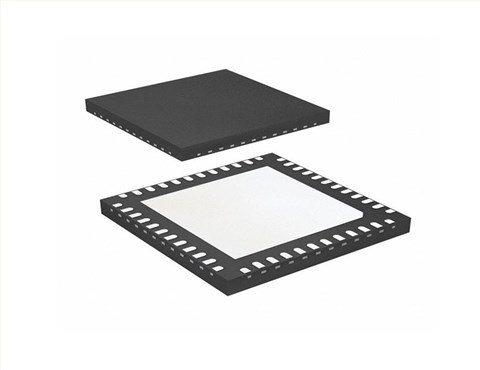

48 引脚 QFN 绿色封装22nm 工艺，超低功耗为同步以太网和精确时间协议（PTP）提供完整的硬件支持，包括 IEEE 1588v1、v2 和 802.1AS
支持 SPI 闪存（高达 24MB 闪存大小）工业级制造工艺（RTL8221BI-VB/RTL8221BI-VM）
