ADS1256IDBR TI/(德州仪器) 4或8通道 30kHz 24位ADC SPI接口|TI德州仪器

芯片介绍Product Introduction

1、芯片介绍

ADS1255和ADS1256是极低噪声的24位模拟数字（A/D转换器。它们为最苛刻的应用提供了完整的高分辨率测量解决方案。转换器由一个四阶ΔΣ调制器和一个可编程数字滤波器组成。灵活的多路复用器处理差分或单端信号，并包括验证连接到输入的外部传感器完整性的电路。可选择的输入缓冲器大大增加了输入阻抗，噪声可编程增益放大器（PGA）提供1到64的二进制增益步长。可编程滤波器允许用户在高达23位无分辨率和高达30k样本每秒（SPS）的数据速率之间进行优化。转换器提供快速通道循环，用于测量复用输入，还可以进行单次，只需一个周期即可完成。通信通过兼容SPI的串行接口处理，该接口可以使用2线连接操作。片上校准支持所有PGA设置的自校正系统校正。提供双向数字I/O和可编程时钟输出驱动器供通用使用。ADS1255采用SSOP-20封装，AD1256采用SSOP-28封装。

2、产品特性

24位，无丢失代码 - 所有数据速率及PGA设置高达23位无噪声分辨率 ±0.0010%最大非线性误差数据输出速率高达30kSPS 快速通道循环 - 18.6位无噪声（21.3位有效位）1.45kHz时单次转换，单周期稳定灵活的输入多路复用器，带传感器检测 - 四个差分输入（仅ADS256） - 八个单端输入（仅ADS1256）斩波稳定输入缓冲区低噪声PGA：27nV输入相关所有PGA设置的自校准和系统校准 5V耐受SPI兼容串行接口模拟供电：5V 数字供电：1.8V至.6V 功耗 - 正常模式下低至38mW - 待机模式下0.4mW

3、应用

科学仪器、工业过程控制、医疗设备、测试测量、衡器

封装信息Encapsulation information

产品品牌：	TI/(德州仪器)	产品描述：	所有产品均来自正规渠道支持第三方检测

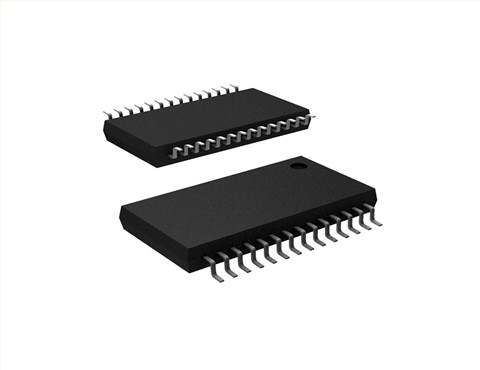

产品名称：	ADS1256IDBR	产品封装：	SSOP-28-208mil
标准包装：	1000个/圆盘	最低起订：	1片起售
出厂日期：	请咨询客服	大货周期：	现货库存
