ADS1118IDGSR TI/(德州仪器) 兼容SPI的16位模数转换器|TI德州仪器

芯片介绍Product Introduction

1、芯片介绍

ADS1118是一款精密、低功耗的16位模拟数字转换器（ADC），它提供了所有必要，可以测量最常见的传感器信号，采用超小型无引脚X2QFN-10封装或VSSOP-10封装。ADS111集成了可编程增益放大器（PGA）、电压参考、振荡器和高精度温度传感器。这些功能，加上广泛的电源供应范围（2 V至5. V），使ADS1118非常适合功耗和空间受限的传感器测量应用。ADS1118可以在每秒高达860次采样SPS）的数据速率下进行转换。PGA提供从±256 mV到±6.144 V的输入范围，允许以高分辨率测量大信号信号。输入多路复用器（MUX）允许测量两个差分或四个单端输入。高精度温度传感器可用于系统级温度监测或热电偶冷接点补偿。ADS1118可以在连续转换模式或单次模式下工作，单次模式在转换后自动关闭电源。单次模式在闲期间显著减少电流消耗。数据通过串行外设接口（SPI）传输。ADS1118的工作温度范围为-40°C至25°C。

2、产品特性

超小型X2QFN封装：2毫米×1.5毫米×0.4毫米\宽供电范围：2伏至5.5低电流消耗：–连续模式：仅150微安–单次模式：自动关机、可编程数据速率：8 SPS至860PS、单周期定、内部低漂移电压参考、内部温度传感器：0.5°C（最大）误差：0°C至70°C、振荡器、内部PGA、四个单端或两个差分输入

3、应用

温度测量：– 热电偶测量– 冷端补偿– 热敏电阻测量、便携式仪器、工厂自动化和过程

封装信息Encapsulation information

产品品牌：	TI/(德州仪器)	产品描述：	所有产品均来自正规渠道支持第三方检测

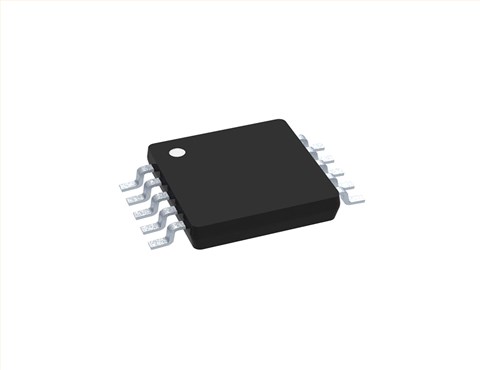

产品名称：	ADS1118IDGSR	产品封装：	VSSOP-10-0.5mm
标准包装：	2500个/圆盘	最低起订：	1片起售
出厂日期：	请咨询客服	大货周期：	现货库存
