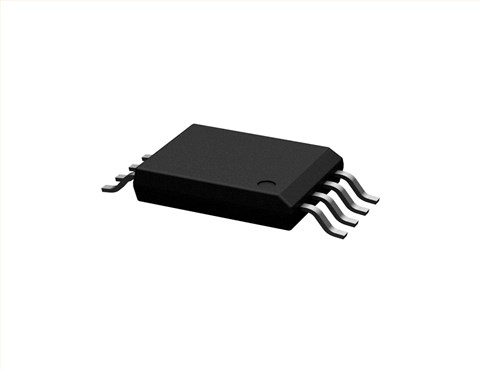

AMC1200BDWVR TI/(德州仪器) 隔离放大器|TI德州仪器

芯片介绍Product Introduction

1、芯片介绍

AMC1200和AMC1200B是精密隔离放大器，其输出与输入电路通过一层二氧化（SiO2）屏障隔离开，该屏障对磁干扰具有高度抵抗力。该屏障已通过UL1577和VDE V 088410认证，可提供高达4250VPEAK（AMC1200B）或4000VPEAK（AMC120）的电化学隔离。当与隔离电源一起使用时，这些设备可以防止高共模电压线上的噪声电流进入本地地线，从而干扰或损坏敏感。 AMC1200或AMC1200B的输入已优化，可直接连接到分流电阻或其他低压信号源。该设备的卓越性能精确的电流控制，从而实现系统级的节能，特别是在电机控制应用中，可以降低转矩纹波。输出信号的共模电压会自动调整到3V或V的低边供电。 AMC1200和AMC1200B在扩展的工业温度范围内完全规格化，温度范围为-40°至105°C，并提供宽体SOIC-8封装（DwV）和翼型-8封装（DUB）

2、产品特性

250mV输入电压范围，专为分流电阻优化非常低的非线性：最大0.075%，5时低偏移误差：最大1.5mV 低噪声：典型3.1mVRMS 低高侧供电电流：最大8mA，5时输入带宽：最小60kHz 固定增益：8（0.5%精度）高共模抑制比：108dB 低侧.3V操作认证的电气隔离： UL1577和VDE V 0884-10批准的隔离电压：4250峰值（AMC1200B）工作电压：1200V峰值瞬态抗扰度：最小10kV/us 典型0年使用寿命，额定工作电压（见应用报告SLLA197）在整个扩展工业温度范围内完全指定

3、应用

分流电阻基电流检测用于：电机控制、绿色能源、变频器、不间断电源

封装信息Encapsulation information

产品品牌：	TI/(德州仪器)	产品描述：	所有产品均来自正规渠道支持第三方检测
产品名称：	AMC1200BDWVR	产品封装：	SOIC-8-300mil
标准包装：	1000个/圆盘	最低起订：	1片起售
出厂日期：	请咨询客服	大货周期：	现货库存
