ADS8688IDBTR TI/(德州仪器) 具有双极输入范围的 16 位 500kSPS 8 通道单电源 SAR ADC|TI德州仪器

芯片介绍Product Introduction

1、芯片介绍

ADS8684和ADS8688是4通道和8通道的集成数据采集系统，基于16逐次逼近(SAR)模数转换器(ADC)，以500 kSPS的吞吐量运行。这些设备为每个输入通道集模拟前端电路，具有高达20 V的过压保护，具有自动和手动扫描模式的多路复用器，以及片上4.096 V的低漂移参考。在单一5 V模拟供电下，这些设备上的每个输入通道都可以支持真正的双极性输入范围10.24 V 5.1 V和2.56 V，以及单极性输入范围0 V到10.24 V和0 V到5.12 V。所有输入范围的前端的增益都准确调整，以确保高直流精度。输入范围选择是软件可编程的，并且每个通道都是独立的。这些设备提供1-MM0恒阻抗输入，无论选择什么输入范围。 ADS8684和ADS8688为数字主机提供了一个简单的SPl兼容的串行，并且还支持多个设备的菊花链。数字电源的运行范围从1.65 V到5.25 V，能够直接与广泛的宿主控制器接口

2、产品特性

16位ADC，集成模拟前端；4/8通道MUX，具有自动和手动扫描功能；通道独立的可编程输入范围：-双极性：10.24 V，5.12 V，2.56 V；单极性：10.24 V，512 V；5V模拟电源：1.65V至5V；I/O电源恒定阻抗输入：1MO；输入过压保护：20V；片上4.096V基准电压，低漂移；卓越性能：总吞吐量500kSPS；DNL：.5 LSB；INL：0.75 LSB；增益误差和偏移量低漂移；SNR：92 dB；THD：-02 dB；低功耗：65 mW； AUX输入 - 直接连接到ADC输入；SPI兼容接口，可串联连接；工业温度范围：40°C至125°C；TSSOP-38封装（9.7 mm x 4.4 mm）

3、应用

电力自动化保护继电器、PLC模拟输入模块

封装信息Encapsulation information

产品品牌：	TI/(德州仪器)	产品描述：	所有产品均来自正规渠道支持第三方检测

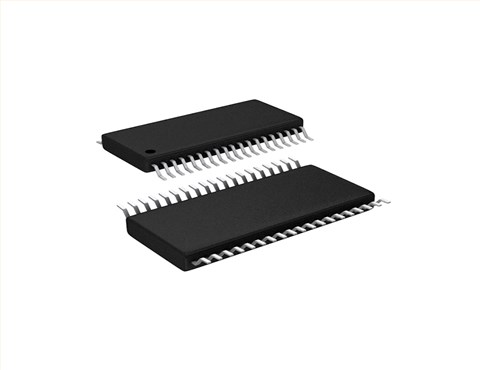

产品名称：	ADS8688IDBTR	产品封装：	TSSOP-38-4.4mm
标准包装：	2000个/圆盘	最低起订：	1片起售
出厂日期：	请咨询客服	大货周期：	现货库存
