ISO1540DR TI/(德州仪器) 低功耗双向I2C隔离器|TI德州仪器

芯片介绍Product Introduction

1、芯片介绍

ISO1540和ISO1541设备是低功耗、双向隔离器，兼容I2C接口。这些具有逻辑输入和输出缓冲器，由德州仪器电容隔离技术使用二氧化硅(SiO2)屏障隔离。当与隔离电源一起使用时，这些设备可以高电压，隔离地线，防止噪声电流进入本地地线，干扰或损坏敏感电路。这种隔离技术在功能、性能、尺寸和功耗方面与光耦合相比具有优势。ISO1540和ISO1541设备能够在小型封装中实现完整的隔离I2C接口。ISO1540有两个隔离的双通道，用于时钟和数据线，而ISO1541有一个双向数据和一个单向时钟通道。ISO1541在只有一个控制器的应用中很有用而ISO1540适用于多控制器应用。对于目标可能进行时钟扩展的应用，应使用ISO1540设备。在这些设备中，通过将第1低电平输出电压偏移到大于第1侧高电平输入电压的值，从而防止了标准数字隔离器中可能发生的内部逻辑锁存

2、产品特性

隔离双向，I2C兼容，通信支持高达1-MHz的操作 3-V至5.5-V的供电开漏输出，侧1为3.5-mA，侧2为35-mA的漏电流能力 –40°C至125°的操作温度 ±50-kV/µs瞬态抗扰度（典型）所有引脚上HBM ESD保护为4 kV；线引脚为8 kV 安全相关认证：– 根据DIN EN IEC 60747-17（VDE 088-17）的4242-VPK隔离– 根据UL 1577的1分钟2500-VRMS隔离– 根据IEC 2368-1设备标准CSA批准– 根据GB4943.1-2011的CQC基本绝缘

3、应用

独立I2C总线 SMBus和PMBus接口开漏网络电机控制系统电池管理 I2C电平

封装信息Encapsulation information

产品品牌：	TI/(德州仪器)	产品描述：	所有产品均来自正规渠道支持第三方检测

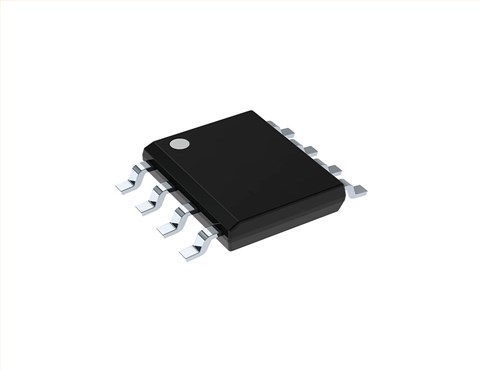

产品名称：	ISO1540DR	产品封装：	SOIC-8
标准包装：	2500个/圆盘	最低起订：	1片起售
出厂日期：	请咨询客服	大货周期：	现货库存
