AMC1311DWVR TI/(德州仪器) 高阻抗, 双输入加强型隔离放大器|TI德州仪器

芯片介绍Product Introduction

1、芯片介绍

AMC1311是一款精密隔离放大器，其输出通过一个电容隔离屏障与输入电路分离，该屏障对干扰具有很高的抵抗力。该屏障根据DIN EN IEC 60747-17（VDE 0884-17）和UL177认证，提供高达5 kVRMS的增强型电隔离，并支持高达1500 VRMS的工作电压。隔离屏障将系统中以不同共模水平运行的部分分离，并保护低压侧免受可能造成电气损坏或对操作员有害的电压。AMC1311的高阻抗输入针对连接到阻抗电阻分压器或其他高阻抗电压信号源进行了优化。卓越的直流精度和低温度漂移支持闭环系统中精确、隔离的电压检测和控制。成的缺失高侧供电电压检测功能简化了系统级设计和诊断。AMC1311提供两种性能等级选项：AMC1311B在扩展工业温度范围内-55°C至125°C指定，AMC1311在-40°C至125°C指定

2、产品特性

2-V，高阻抗输入电压范围，优化用于隔离电压测量固定增益：1 低直流误差： AMC1311：偏移误差：±9.9 mV（最大值）偏移漂移：±20 μV/C（典型值）增益误差：±1%（最大值）增益漂移：±30 ppm/°C（典型值）–C1311B：偏移误差：±1.5 mV（最大值）偏移漂移：±10 μV/C（最大值）增益误差：±0.2%（最大值）增益漂移：±40 ppm/°C（最大）– 非线性：0.04%（最大值）高侧（AMC1311B）3.3-V操作高C：100 kV/μs（最小值）（AMC1311B）高侧供电指示缺失安全相关认证：– DIN EN IEC60747-17（VDE 0884-17）标准的7000-VPK加强隔离–1577标准中1分钟内5000-VRMS隔离– 在扩展工业温度范围内完全指定：-40°C至 125°

3、应用

隔离电压检测用于：电机驱动器变频器不间断电源

封装信息Encapsulation information

产品品牌：	TI/(德州仪器)	产品描述：	所有产品均来自正规渠道支持第三方检测

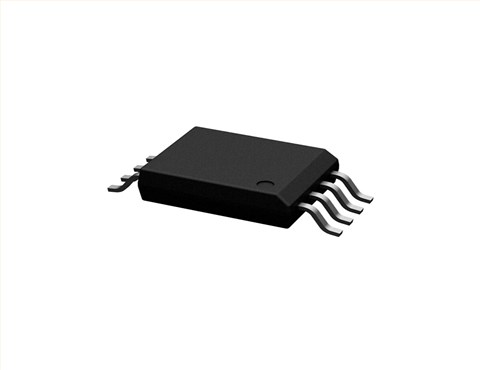

产品名称：	AMC1311DWVR	产品封装：	SOP-8-300mil
标准包装：	1000个/圆盘	最低起订：	1片起售
出厂日期：	请咨询客服	大货周期：	现货库存
