AFE4432YCHR TI/(德州仪器) 面向诸如心率监测 (HRM) 和周围毛细血管氧饱和度 (SpO2) 测量等光学|TI德州仪器

芯片介绍Product Introduction

1、芯片介绍

AFE4432是用于光学生物传感应用(如心率监测(HRM)和外周毛细血管氧饱和(SpO2))的模拟前端。该设备支持最多4个切换LED和最多3个光电二极管(PD)。AFE有两个LED驱动器，每个驱动具有8位电流控制。该设备具有高动态范围发送和接收电路，有助于检测非常小的信号电平。可以定义多达12个信号相位集，每个集由LED和环境相位的组合组成。接收器输入端的低噪声偏移DAC可以自动控制，以消除环境光和LED光的直流分量。每个相位PD的电流通过TIAs转换为电压，滤波，然后使用公共ADC进行数字化。ADC代码可以存储在160样本FIFO块中。FIF可以使用SPI或I2C接口读取。

2、产品特性

支持最多12个相位集的信号采集；支持最多4个LED和3个PD；每个相位LED和PD的分配灵活；支持不同传感器在不同数据速率下同时信号采集；准确、连续的PPG监测：– 可穿戴设备上心率监测的低电流典型值：接收器为12 μA；– 在0.5-10 Hz频段内，峰值系统信噪比为15 dB，可实现高精度的SpO2测量；发射器：– 8位可编程LED电流，范围可调，从25 mA到50 mA；– 模式可同时发射两个LED，每个相位具有独立的电流控制；– 每个相位可编程的LED开启时间；– 同时支持个LED用于SpO2和多波长HRM；接收器：– 支持3个时间复用的PD输入；– 2个并行接收（2套TIA/滤波器）；– 每个TIA输入处都有单独的环境偏移减法DAC，每个相位控制8位，范围可调至55-μA；– 每个TIA输入处都有单独的LED偏移减法DAC，每个相位控制9位，范围为64-μ；– 在ADC输出时进行数字环境减法；– 具有可编程带宽的噪声滤波；– 跨阻增益：3.7 k欧姆至1欧姆；支持外部时钟或内部振荡器；可以选择与系统时钟同步采集数据；自动取消环境、LED的直流；具有10个样本深度的FIFO； SPI接口/ I2C接口； 1.9-mm × 1.8-mm DSBGA0.35-mm间距；供电：Rx：1.7 - 1.9 V，Tx：3 - 5.5 V

3、应用

可穿戴设备、可听设备的光学心率监测(HRM) 心率变异性(HRV) 脉搏血氧测量(O2)

封装信息Encapsulation information

产品品牌：	TI/(德州仪器)	产品描述：	所有产品均来自正规渠道支持第三方检测

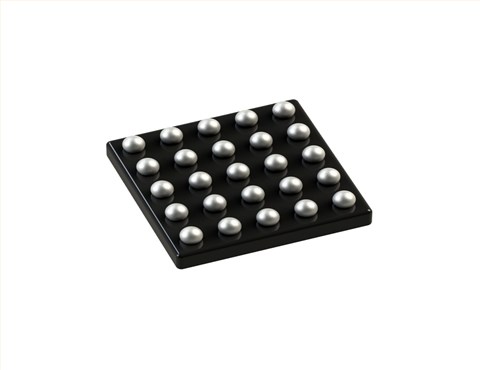

产品名称：	AFE4432YCHR	产品封装：	DSBGA-25
标准包装：	3000个/圆盘	最低起订：	1片起售
出厂日期：	请咨询客服	大货周期：	现货库存
