1、芯片介绍

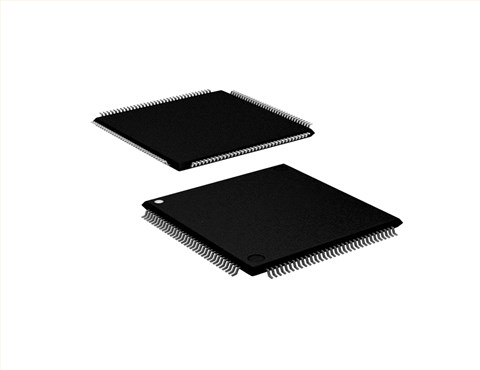

IW8836 是高度集成的 LCD 视频处理器，将创建多功能 LCD 显示系统所需的许多功能集成于单个封装中。包括高质量的 2D 梳状 NTSC/PAL/SECAM 视频解码器、三个高速 RGB ADC、LVDS 和 TTL 数字输入接口、高质量缩放器和去隔行器，以及多功能 OSD，具有面向 MCU 和 LVDS 或 TTL 的高性能输出面板接口。TW8836 能支持高达 1080p 的输入分辨率，能驱动分辨率高达 1366×768 的 LCD 面板。其视频处理能力包括任意的 H/V 缩放、全景缩放、图像镜像、图像调整和增强以及黑白拉伸。该设备的功能集和通用性使其成为车载 LCD 显示应用和便携式显示应用（如微型投影仪）的理想解决方案。

2、产品特性

模拟视频解码器的多种功能。能够自动检测NTSC 和 PAL 等多种制式，具有三个 10 位 ADC 和模拟钳位电路，可对 Y 或 CVBS 通道进行增益控制和白色峰值控制，软件可选复合、S-video、模拟 YPbPr 或 RGB 等模拟输入，有高质量的自适应 2D 梳状滤波器用于 NTSC/PAL 输入，能校正 PAL 色相位误差，具备图像增强功能，可进行精确的色彩解码和可编程的色调、亮度等调整，支持可选的差分或单端 CVBS 输入，拥有数字水平 PLL 和先进的同步处理以提升 VCR 播放和弱信号性能，可实现高质量的水平和垂直下缩放，最多支持 2 通道差分或 4 通道单端 CVBS 输入，还支持检测 Macrovision 版权保护。
