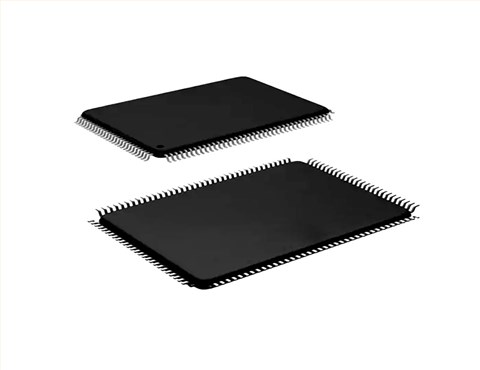

RTL8305SC-LF REALTEK(瑞昱) 单芯片5端口10/100MBPS交换机 具有双 MII 接口的控制器

1、芯片介绍

RTL8305SC 是一款 5 端口快速以太网交换机控制器，集成了内存、五个 MAC 和五个10Base-T 和 100Base-TX 物理层收发器集成到单个芯片中。所有端口均支持100Base-FX，与 UTP 端口共享引脚（TX+-/RX+-），不需要 SD+/- 引脚，这是一项开发使用 Realtek 专有技术。为了弥补 100Base-FX 中自动协商的不足应用程序中，RTL8305SC可以强制进入100Base-FX半双工或全双工模式，并可以启用或在光纤模式下禁用流量控制。五个端口分为三组（GroupX/GroupY/Port4），实现灵活的端口配置复位时使用捆绑引脚。SetGroup 引脚用于选择 GroupX 和 GroupY 中的端口成员。当端口成员确定后，您可以使用模式选择引脚（GxMode/Gymode/P4Mode[1:0]）选择10/100Base-TX、100Base-FX等操作接口。每组有四个引脚用于选择复位时的初始端口状态（ANEG/Force、100/10、Full/Half、启用/禁用流量控制）。 复位后，除了使用捆绑引脚外，CPU 还可以配置通过 MDC/MDIO 接口连接 RTL8305SC。第五个端口（端口 4）支持外部 MAC 和外部 PHY 接口。外部 MAC接口可以设置为 PHY 模式 MII、PHY 模式 SNI 或 MAC 模式 MII，以便与路由一起工作引擎、HomePNA 或 VDSL 收发器。外部 PHY 接口可以在 MII 中设置为 PHY 模式数字接口，以及差分接口中的UTP或光纤。

2、产品特性

5 端口集成开关控制器，带有10Base-T 存储器和收发器和 100Base-TX，具有：5 端口 10/100M UTP 或4 端口 10/100M UTP + 1 端口MII/SNI 或4 端口 10/100M UTP + 1 端口 MACMII/SNI + 1 端口 PHY MII支持第五端口MAC电路作为路由器的 PHY 模式 MII、SNI应用程序和MAC模式MIIHomePNA 或 VDSL 解决方案支持第五端口PHY电路作为路由器和网关的 PHY 模式 MII应用程序所有端口均支持 100Base-FX可选流量控制启用/禁用以及全/半双工设置支持光纤的FEFI功能应用无阻塞线速接收和传输和非线头阻止转发完全符合IEEE 802.3/802.3u 自动协商功能内置高效 SRAM，用于数据包缓冲区，具有 1K 条目查找表和16条目CAM支持广播风暴过滤功能完全支持流量控制
