RTL8111F-CG REALTEK(瑞昱) 集成千兆以太网控制器

1、芯片介绍

Realtek RTL8111F-CG 千兆以太网控制器结合了三速 IEEE 802.3 兼容带有三速以太网收发器、PCI Express 总线控制器和嵌入式内存。凭借最先进的 DSP 技术和混合模式信号技术，RTL8111F 通过 CAT 5 UTP 电缆或 CAT 3 UTP（仅 10Mbps）电缆提供高速传输。交叉检测和自动校正、极性校正、自适应均衡等功能，串扰消除、回声消除、定时恢复和纠错被实施以提供高速强大的传输和接收能力

2、产品特性

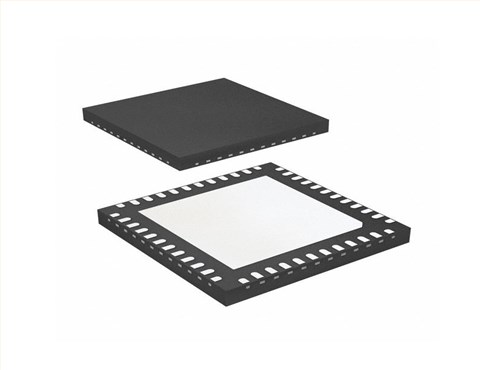

集成 10/100/1000 收发器具有下一页功能的自动协商支持 PCI Express 1.1支持对交换/极性/倾斜校正交叉检测和自动校正支持局域网唤醒和远程唤醒Microsoft NDIS5、NDIS6 校验和卸载（IPv4、IPv6、TCP、UDP）和分段任务卸载（大型发送 v1和 Large send v2) 支持支持 EMAC-393 ECMA ProxZzzy睡眠主人标准支持全双工流量控制（IEEE 802.3x）支持最大9K字节的巨型帧完全符合 IEEE 802.3，IEEE 802.3u、IEEE 802.3ab支持 IEEE 802.1P 第 2 层优先级编码支持 IEEE 802.1Q VLAN 标记支持 IEEE 802.3az-2010 (EEE)嵌入式 OTP 存储器可以取代外部EEPROM串行EEPROM发送/接收片上缓冲区支持支持断电/断链路电源保存/PHY禁用模式内置开关调节器支持 PCI MSI（消息信号中断）和 MSI-X支持四核接收端扩展（RSS）支持协议卸载（ARP 和 NS）支持定制 LED支持 1 通道 2.5Gbps PCI Express 总线支持硬件 ECC（错误纠正代码）函数支持硬件 CRC（循环冗余校验（Redundant Check）功能48 引脚 QFN“绿色”封装
