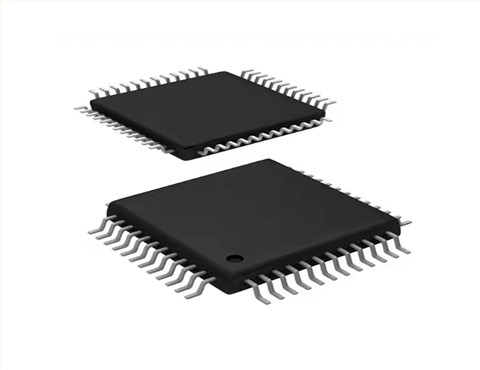

RTL8201CP-VD-LF REALTEK(瑞昱) 单芯片/单端口10/100M 快速以太网物理接收器（带自动交叉功能）

1、芯片介绍

RTL8201CP 是一款单芯片/单端口 PHY 接收器，带有 MII（媒体独立接口）/SNI（串行网络接口）。它实现了所有10/100M以太网物理层功能，包括物理编码子层 (PCS)、物理介质附件 (PMA)、双绞线物理介质从属子层 (TP-PMD)，具有自动交叉检测功能、10Base-Tx 编码器/解码器，以及双绞线媒体访问单元（TPMAU）。支持 PECL（伪发射极耦合逻辑）接口，可连接外部 100Base-FX光纤收发器。该芯片采用先进的CMOS工艺，满足低电压和低功率要求。凭借片上 DSP（数字信号处理）技术，该芯片可提供在所有操作条件下均具有出色的表现。RTL8201CP 可用于网络接口适配器、MAU（媒体访问单元）、CNR（通信和网络立管）、ACR（高级通信Riser）、以太网集线器和以太网交换机。此外，它还可以用于任何具有需要 UTP 物理连接或光纤 PECL 接口到外部的以太网 MAC100Base-FX光纤收发器模块。

2、产品特性

ealtek RTL8201CP 是一款快速以太网 PHY 接收器，具有可选的 MII 或 SNI 接口到 MAC芯片。它提供以下功能：与 RTL8201BL 引脚兼容支持 MII 和 7 线 SNI（串行网络界面）10/100Mbps 操作全/半双工操作双绞线或光纤模式输出自动协商支持断电模式支持在链路断电情况下运行保存模式支持基线漂移 (BLW)赔偿支持自动交叉检测（新RTL8201CP功能）支持中继模式自适应均衡网络状态 LED流量控制支持25MHz 晶体/振荡器作为时钟源符合 IEEE 802.3/802.3u 标准支持 IEEE 802.3u 第 28 条；1.8V具有 3.3V IO 信号容差的操作低双电源，1.8V和3.3V；1.8V由内部调节器产生0.18µm CMOS 工艺48 引脚 LQFP 封装
