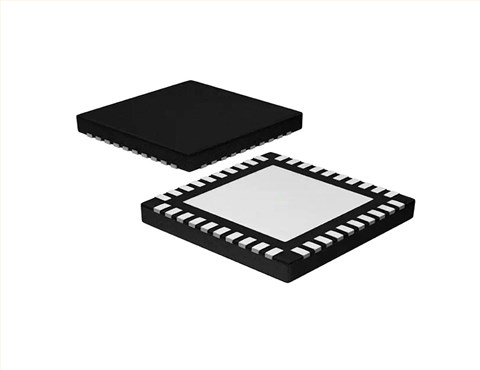

RTL8211F-CG REALTEK(瑞昱) 集成10/100/1000m以太网精密收发器

1、芯片介绍

Realtek RTL8211F-CG/RTL8211FD-CG/RTL8211FI-CG/RTL8211FDI-CG是一个高度集成的以太网收发器，符合10Base-T、100Base-TX和1000Base-T IEEE 802.3标准。它提供所有必要的物理层功能，通过CAT.5传输和接收以太网数据包UTP电缆。RTL8211FI和RTL8211FDI是按照工业级标准制造的。RTL8211F(I)/RTL8211FD(I)采用最先进的DSP技术和模拟前端(AFE)通过UTP电缆实现高速数据传输和接收。交叉检测等功能自动校正，极性校正，自适应均衡，串音消除，回声消除，定时恢复和纠错均实现在RTL8211F(I)/RTL8211FD(I)中提供10Mbps、100Mbps或1000Mbps的强大传输和接收能力。MAC和PHY之间的数据传输是通过减少千兆媒体独立接口(RGMII)进行的1000Base-T, 10Base-T, 100Base-TX。RTL8211F(I)/RTL8211FD(I)支持多种RGMII信号电压，包括3.3、2.5、1.8、1.5V

2、产品特性

符合 1000Base-T IEEE 802.3ab 标准符合 100Base-TX IEEE 802.3u 标准符合 10Base-T IEEE 802.3 标准支持RGMII支持 IEEE 802.3az-2010（能源高效以太网内置局域网唤醒 (WOL)支持中断功能支持并行检测交叉检测和自动校正自动极性校正支持PHYRSTB核心电源关闭基线漂移校正支持 CAT.5 线缆 120 米1000Base-T可选 3.3/2.5/1.8/1.5V 信号区域导弹防御系统支持25MHz外部晶振或OSC为MAC提供125MHz时钟源提供 3 个网络状态 LED支持 Link Down 省电绿色以太网（仅限 1000/100Mbps 模式）内置开关调节器和 LDO40 引脚 QFN 绿色封装55 纳米工艺，超低功耗消耗工业级制造工艺(RTL8211FI/RTL8211FDI)
