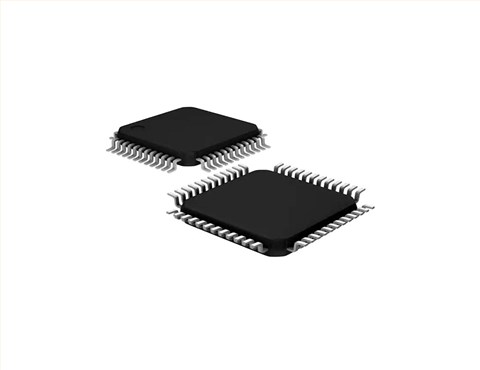

STM32F103C8T6 ST/意法半导体 ARM微控制器 - MCU

1、芯片介绍

STM32F103xx 中等密度性能产品线系列集成了高性能的 Arm® Cortex®-M3 32 位精简指令集计算（RISC）内核，其运行频率可达 72 MHz，还配备了高速嵌入式存储器（闪存容量高达 128 KB，静态随机存取存储器（SRAM）容量高达 20 KB），以及大量连接到两条高级外设总线（APB）的增强型输入 / 输出（I/O）接口和外设。

所有器件均配备两个 12 位模数转换器（ADC）、三个通用 16 位定时器以及一个脉冲宽度调制（PWM）定时器，同时具备标准和高级通信接口：多达两个集成电路总线（I²C）接口、两个串行外设接口（SPI）、三个通用同步异步收发器（USART）、一个通用串行总线（USB）接口和一个控制器局域网（CAN）接口。

这些器件的供电电压范围为 2.0 至 3.6 V，工作温度范围有两种可选，分别是 -40 至 +85°C 以及 -40 至 +105°C 的扩展温度范围。一套全面的节能模式支持低功耗应用的设计。

STM32F103xx 中等密度性能产品线系列包含六种不同封装类型的器件，引脚数量从 36 引脚到 100 引脚不等。根据所选器件的不同，会包含不同的外设组合。以下描述概述了该系列产品所提供的全部外设情况。

这些特性使得 STM32F103xx 中等密度性能线微控制器系列适用于广泛的应用领域，如电机驱动、应用控制、医疗和手持设备、个人计算机（PC）和游戏外设、全球定位系统（GPS）平台、工业应用、可编程逻辑控制器（PLC）、逆变器、打印机、扫描仪、报警系统、可视对讲系统以及供暖、通风和空调系统（HVAC）等。

2、产品特性

Arm® 32 位 Cortex® - M3 CPU 内核

最高频率72 MHz，在零等待状态内存访问时，性能达 1.25 DMIPS/MHz（Dhrystone 2.1 标准）。具备单周期乘法和硬件除法功能。

存储器

64 KB 或 128 KB 的闪存。

20 KB 的静态随机存取存储器（SRAM）。

时钟、复位和电源管理

2.0 至 3.6 V 的应用电源和 I/O 接口电压。

上电复位（POR）、掉电复位（PDR）和可编程电压检测器（PVD）。

4 至 16 MHz 的晶体振荡器。

内部 8 MHz 出厂校准的 RC 振荡器。

内部 40 kHz 的 RC 振荡器。

用于 CPU 时钟的锁相环（PLL）。

带校准功能、为实时时钟（RTC）提供时钟的 32 kHz 振荡器

低功耗特性

支持睡眠、停机和待机模式。

为实时时钟（RTC）和备份寄存器提供电池备份电源（VBAT）。

2 个 12 位、1 微秒的模数转换器（最多 16 个通道）

转换范围：0 至 3.6 V。

具备双采样和保持能力。

内置温度传感器。

直接内存访问（DMA）

7 通道 DMA 控制器。

支持的外设：定时器、ADC、SPI、I²C 和 USART。

多达 80 个快速 I/O 端口

26/37/51/80 个 I/O 口，所有端口均可映射到 16 个外部中断向量，且几乎所有端口都能承受 5 V 电压。

调试模式

支持串行线调试（SWD）和 JTAG 接口。

七个定时器

三个 16 位定时器，每个定时器最多具备 4 个输入捕获 / 输出比较 / PWM 或脉冲计数器功能，以及正交（增量）编码器输入功能。

一个 16 位电机控制 PWM 定时器，具备死区时间生成和紧急停止功能。

两个看门狗定时器（独立看门狗和窗口看门狗）。

SysTick 定时器（24 位向下计数器）。

多达九个通信接口

多达两个 I²C 接口（支持 SMBus/PMBus® 协议）。

多达三个 USART（具备 ISO 7816 接口、LIN 总线、IrDA 功能和调制解调器控制功能）。

多达两个 SPI 接口（传输速率高达 18 Mbit/s）。

CAN 接口（2.0B 主动模式）。

USB 2.0 全速接口。
