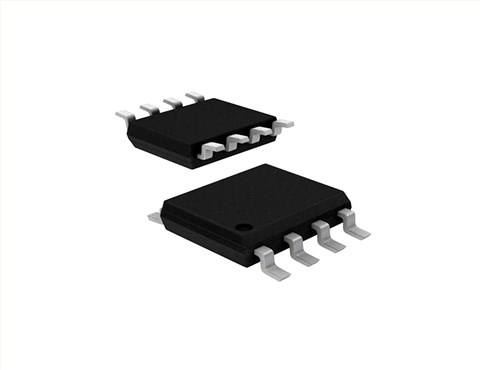

AD8307ARZ ADI/亚德诺 对数放大器

1、芯片介绍

AD8307是首款采用8引脚SOIC_N封装的对数放大器。它是一款基于逐级压缩（级检测）技术的完整500MHz单片解调对数放大器，提供92dB的动态范围，符合±3dB的定律在所有频率高达100MHz时提供88dB的±1dB误差界限。AD8307极其稳定且易于使用，不需要任何外部元件。需要2.7V至5.5V的单电源电压，工作电流为7.5mA。一个快速响应的CMOS兼容引脚可以将AD8307禁用到150μA的待机电流。 AD8307的工作温度范围为工业温度范围-40°C至85°C，并提供8引脚SOIC封装和8引脚PDIP封装。

2、产品特性

完整的多级对数放大器 92 dB动态范围：-75 dBm至17 dBm至-90 dB 使用匹配网络 单电源，最小2.7 V，典型7.5 mA DC至500 MHz工作，±1 dB线性度斜率为25 mV/dB，截距为-84 dBm 温度稳定性高 全差分直流耦合信号路径 10 ns启动时间，150 μA休眠电流

3、应用

信号电平转换为分贝形式 发射天线功率测量 接收信号强度指示 (RSSI) 低成本雷达和声纳信号处理网络和频谱分析仪（至120 dB） 信号电平 determination 低至 20 Hz 万用表的真分贝交流
